Вал (Коленвал)
500 ₽
Скачать чертеж коленчатого вала

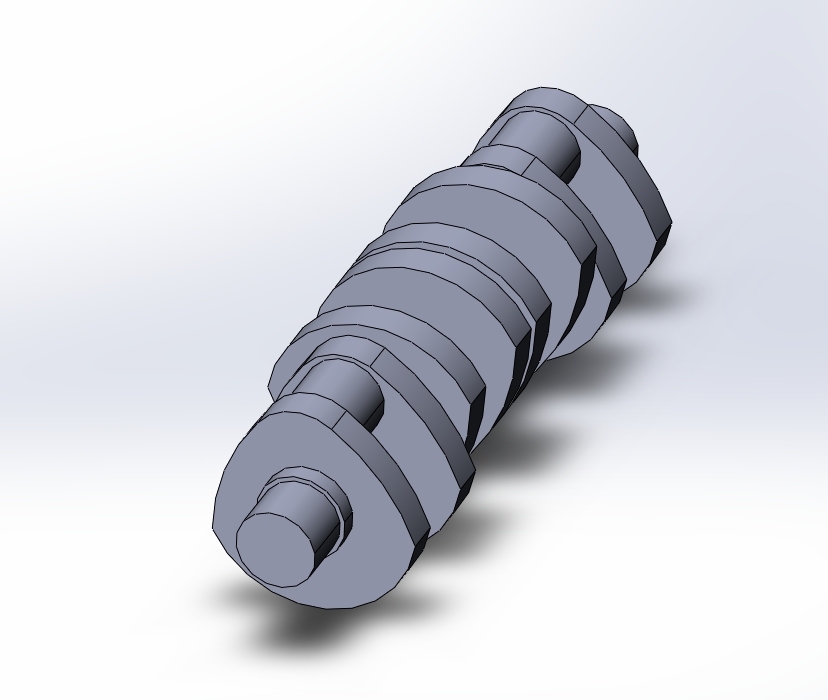

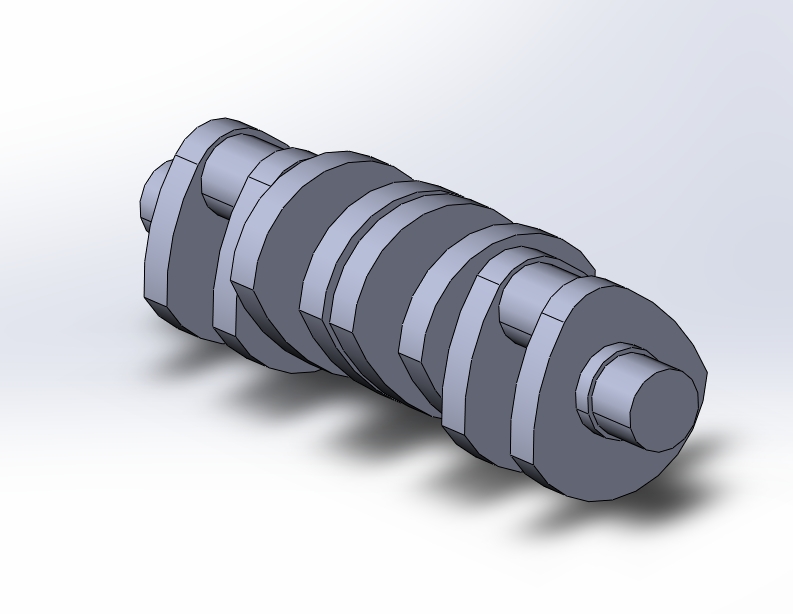

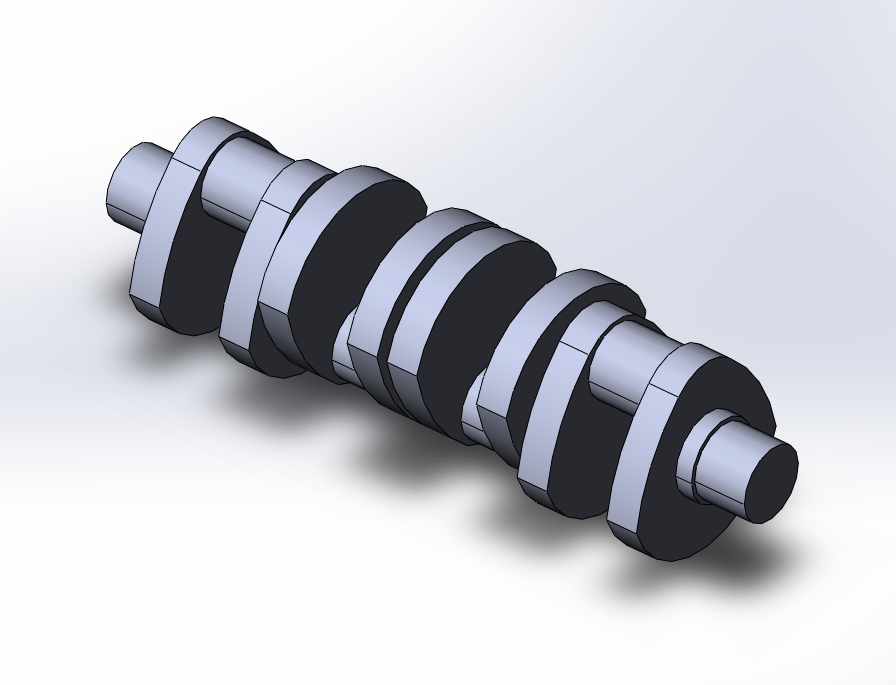

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель коленчатого вала.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: коленчатый вал (кривошипно-шатунный механизм).
- Материал: сталь 40Х, 45 или аналоги (термообработка указана на чертеже).
- Посадочные места: под шатун, маховик, шкив и подшипники.
- Шейки: коренные и шатунные (размеры указаны на чертеже).
- Масляные каналы: для смазки шатунных шеек.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить размеры, количество цилиндров или тип уравновешивания:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением провести расчет на усталостную прочность. Балансировка коленвала обязательна. Сверление масляных каналов выполнять после термообработки.
Детали
Отзывы (0)
Похожие товары
Качели деревянные
Скачать бесплатно чертеж и 3D-модель садовых качелей
Вы планируете сделать устойчивые садовые качели своими руками? Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель качелей для дачи или частного дома. Документация рабочая, но без лишних деталей — основные узлы показаны, размеры проставлены. Для изготовления этого достаточно, хотя некоторые моменты придется додумывать на месте.Что в комплекте:
- Чертеж в формате PDF (А-образная опора, сиденье, подвесы).
- 3D-модель в STEP для наглядности.
- Спецификация с примерными размерами пиломатериала.
Особенности этой конструкции:
- Тип опоры: А-образная с ригелем.
- Материал: Брус (сечение подбирается в зависимости от нагрузки).
- Крепления: Используются глухари и болты с гайками (сварка не требуется).
- Вместимость: Рассчитана на двоих взрослых.
Технические характеристики из проекта:
- Тип подвеса: Цепи или канат (не входят в комплект поставки).
- Материалы: Пиломатериал хвойных пород, метизы.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если вам необходимо адаптировать чертеж под другие размеры, материалы или добавить навес:- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Лавочка

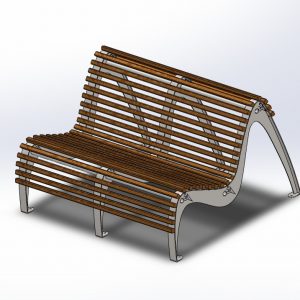

Скачать бесплатно чертеж и 3D-модель лавочки на стальном каркасе
