Скачать чертеж шестерни

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель шестерни. Документация содержит основные размеры. Детальная проработка узлов отсутствует.

Особенности конструкции:

• Тип: прямозубая цилиндрическая шестерня.
• Материал: сталь 45, 40Х или аналоги (термообработка указана на чертеже).
• Модуль зубьев: указан на чертеже.
• Количество зубьев: указано на чертеже.
• Посадочное отверстие: под вал с шпоночным пазом.
• Соединение: шпоночное.

Нужна доработка или индивидуальный проект?

Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить модуль, количество зубьев или тип зацепления:

• Свяжитесь с нами по телефону: +7 (499) 394-28-68
• Напишите на почту: info@kbru.ru
• Или оставьте заявку на главной странице сайта

Важно: Перед изготовлением проверить профиль зубьев. Термообработка обязательна для достижения твердости поверхности.

Скачать бесплатно чертеж и 3D-модель садовых качелей

Вы планируете сделать устойчивые садовые качели своими руками? Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель качелей для дачи или частного дома. Документация рабочая, но без лишних деталей — основные узлы показаны, размеры проставлены. Для изготовления этого достаточно, хотя некоторые моменты придется додумывать на месте.

Что в комплекте:

• Чертеж в формате PDF (А-образная опора, сиденье, подвесы).
• 3D-модель в STEP для наглядности.
• Спецификация с примерными размерами пиломатериала.

Особенности этой конструкции:

• Тип опоры: А-образная с ригелем.
• Материал: Брус (сечение подбирается в зависимости от нагрузки).
• Крепления: Используются глухари и болты с гайками (сварка не требуется).
• Вместимость: Рассчитана на двоих взрослых.

Чертеж не идеальный — нет раскладки по узлам и детальной схемы сборки. Но для понимания общей геометрии и пропорций подойдет.

Технические характеристики из проекта:

• Тип подвеса: Цепи или канат (не входят в комплект поставки).
• Материалы: Пиломатериал хвойных пород, метизы.

Нужна доработка или индивидуальный проект?

Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если вам необходимо адаптировать чертеж под другие размеры, материалы или добавить навес:

• Свяжитесь с нами по телефону: +7 (499) 394-28-68
• Напишите на почту: info@kbru.ru
• Или оставьте заявку на главной странице сайта

Важно: Чертеж предоставлен как основа. Перед изготовлением проверьте надежность креплений и качество древесины — ответственность за безопасность лежит на том, кто делает качели.

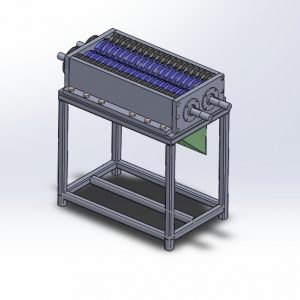

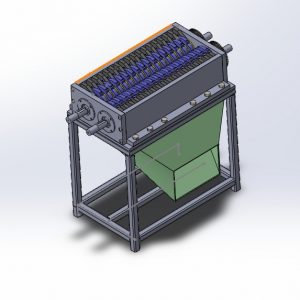

Скачать чертеж шредера для пластика

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель шредера для пластика. Документация содержит основные размеры. Детальная проработка узлов отсутствует.

Особенности конструкции:

• Тип: двухвальный шредер (двухроторный).
• Материал рамы: стальной лист и профильная труба (сечения указаны на чертеже).
• Роторы: валы с насаженными ножами из конструкционной или инструментальной стали.
• Привод: электродвигатель через редуктор или цепную/ременную передачу.
• Загрузочный бункер: из листового металла.
• Соединение деталей: сварка и болтовые соединения.

Нужна доработка или индивидуальный проект?

Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить производительность, тип ножей или добавить систему выгрузки:

• Свяжитесь с нами по телефону: +7 (499) 394-28-68
• Напишите на почту: info@kbru.ru
• Или оставьте заявку на главной странице сайта

Важно: Ножи должны быть изготовлены из износостойкой стали с последующей закалкой. Синхронизация вращения валов обязательна для предотвращения заклинивания.
