| Формат модели |
.stp |
|---|---|
| Теги |
Бесплатно, 3D модель, Лазерная резка, Чертеж, Своими руками, .dxf |
Лавочка
500 ₽

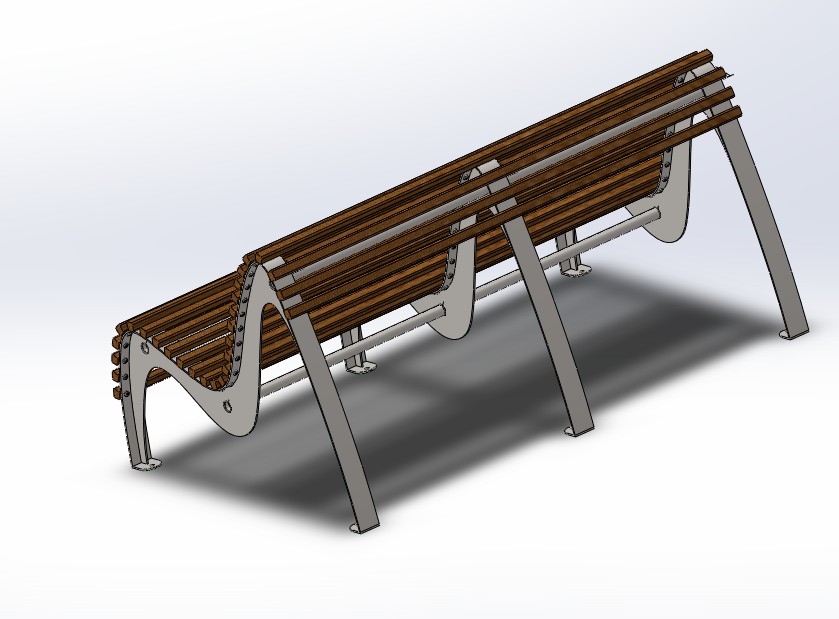

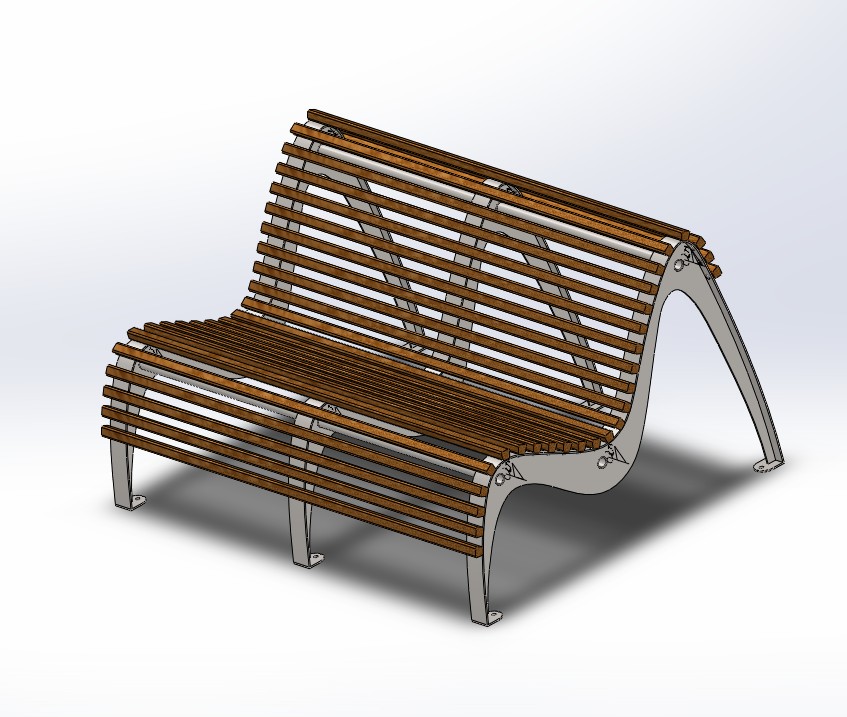

Скачать бесплатно чертеж и 3D-модель лавочки на стальном каркасе
Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель лавочки на стальном каркасе со спинкой.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: стальной каркас из профильной трубы, деревянное сиденье и спинка.
- Материал каркаса: профильная труба (сечения указаны на чертеже).
- Материал сиденья и спинки: доска.
- Крепления: болты и саморезы.
- Соединение деталей каркаса: сварка.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить размеры, форму каркаса или добавить подлокотники:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: После сварки зачистить швы и обработать каркас антикоррозийным покрытием.
