Корпус подшипника
500 ₽
Скачать чертеж корпуса подшипника

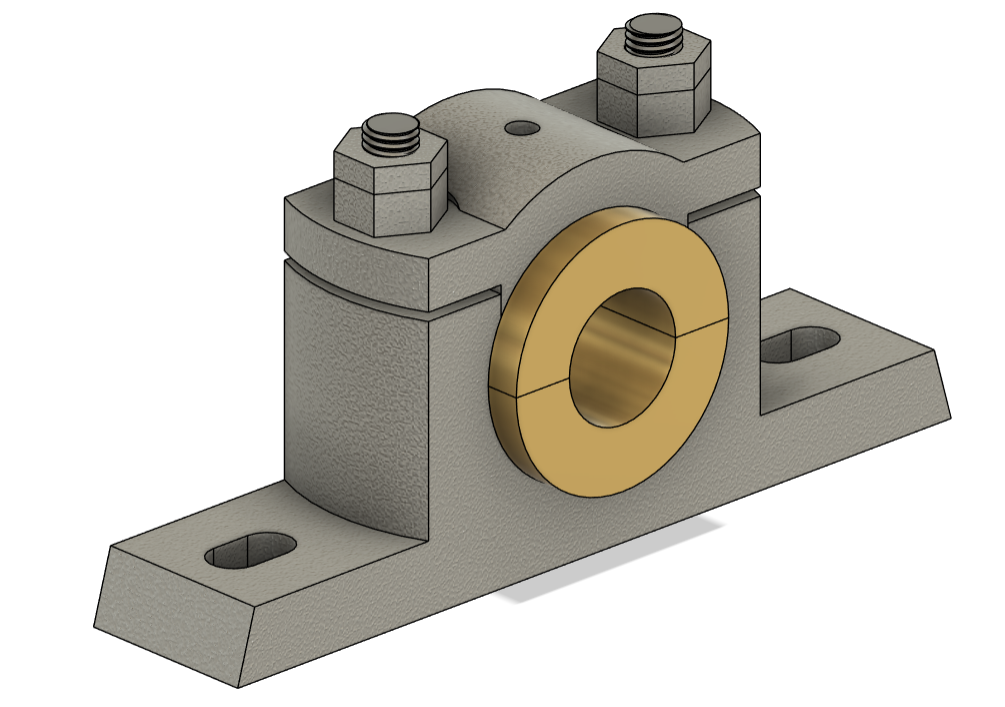

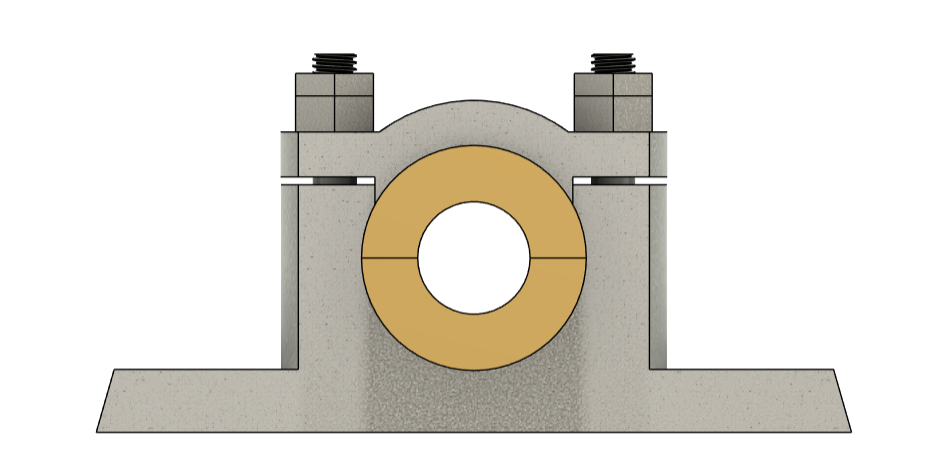

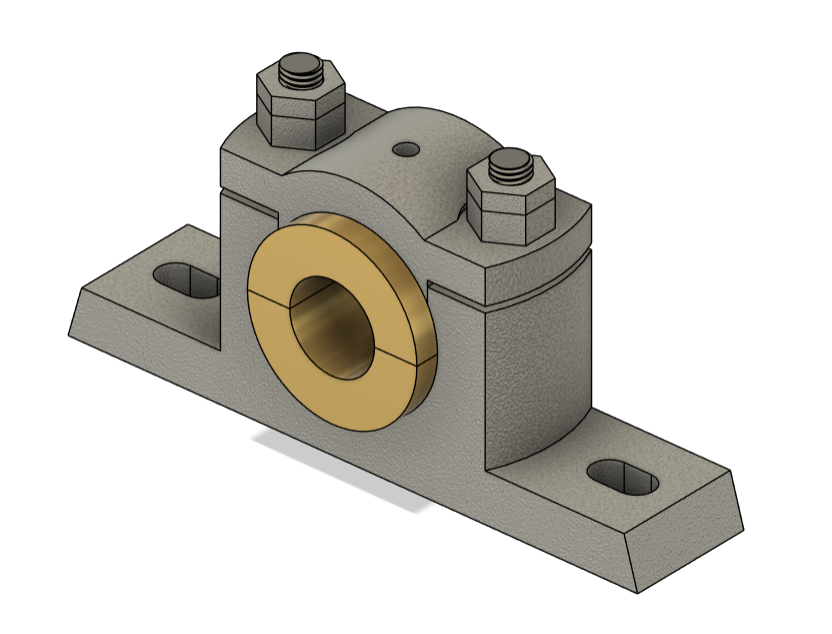

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель корпуса подшипника.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: разъемный корпус подшипника (для радиальных и радиально-упорных подшипников).
- Материал: чугун СЧ20, сталь 25Л или алюминиевый сплав (на выбор).
- Посадочное отверстие: под подшипник качения (размер указан на чертеже).
- Крепежные отверстия: для установки на основание.
- Смазочное отверстие: с масленкой или пресс-масленкой.
- Соединение половин: болтовое.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить типоразмер подшипника, способ крепления или добавить систему охлаждения:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением убедиться в соосности посадочного отверстия и крепежной плоскости. Зазоры и натяги выбирать в соответствии с посадками. При литье корпуса обязательна мехобработка поверхностей.
