Печь для бани Харви
500 ₽

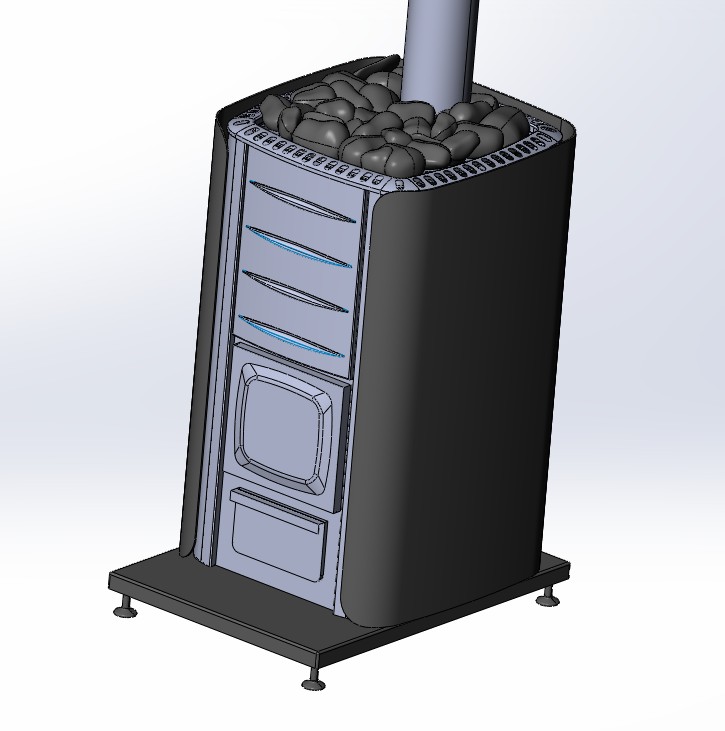

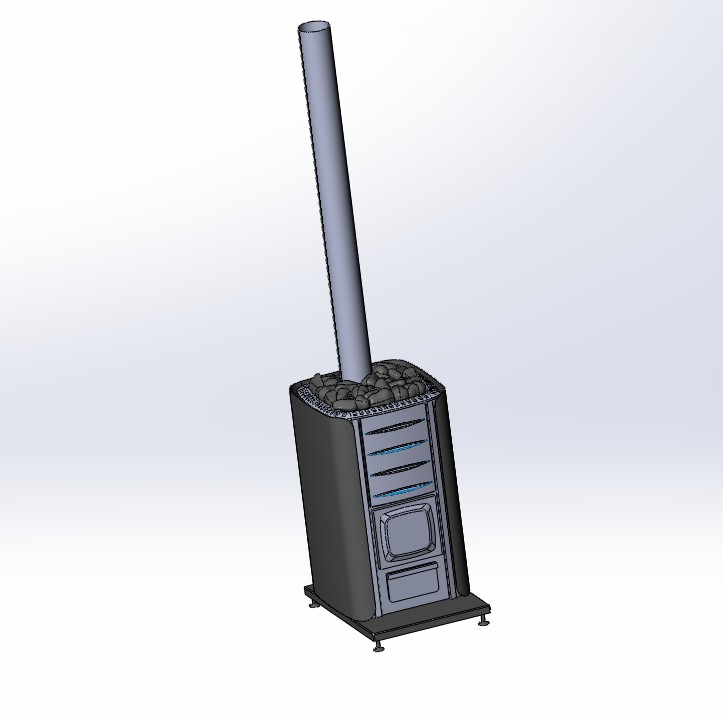

Скачать 3D-модель печи для бани (эскизный проект)
Вы планируете самостоятельно сделать печь для бани, но нужна отправная точка? Проектно-конструкторское бюро «КБ РУ» делится рабочими набросками. Здесь нет готового чертежа в привычном понимании, только 3D-модель печи для бани в формате, пригодном для ознакомления.
Это именно эскизный проект, который показывает общую идею, компоновку узлов и примерные пропорции. Для изготовления «в металле» его потребуется дорабатывать.
Что внутри архива?
- 3D-модель в нейтральном формате (STEP/IGS).
- Несколько набросков с основными размерами.
- Чертежа как такового нет — только концепция.
Почему это не готовый чертеж?
- Пропущена часть мелких узлов и соединений.
- Толщина металла и марки стали указаны ориентировочно.
- Это наброски для понимания конструкции, а не чистая документация.
Кому это подойдет: тем, кто хочет взять за основу общую идею и переделать ее под себя. Если нужен полноценный проект под конкретную баню — его надо разрабатывать отдельно.
Технические параметры (из набросков):
- Тип: Дровяная печь с закрытой каменкой.
- Ориентировочный объем парной: 12–18 м³.
- Особенность: Выносной бак для воды (условно).
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если вы хотите на основе этих набросков получить полноценный чертеж под ваши задачи:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Материал предоставлен как есть, для ознакомления. Перед изготовлением печи обязательно доработайте проект с учетом ваших материалов и соблюдайте пожарную безопасность.
