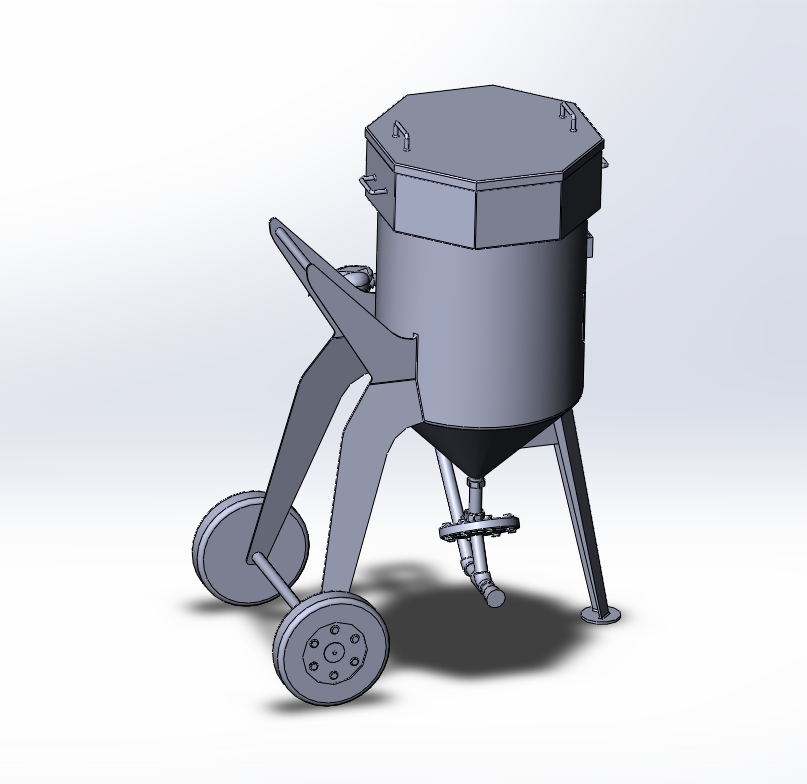

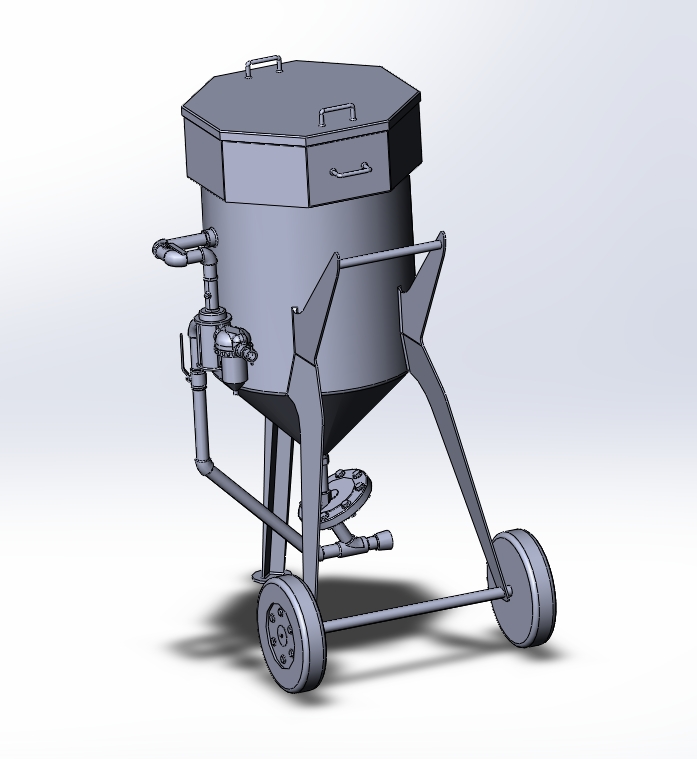

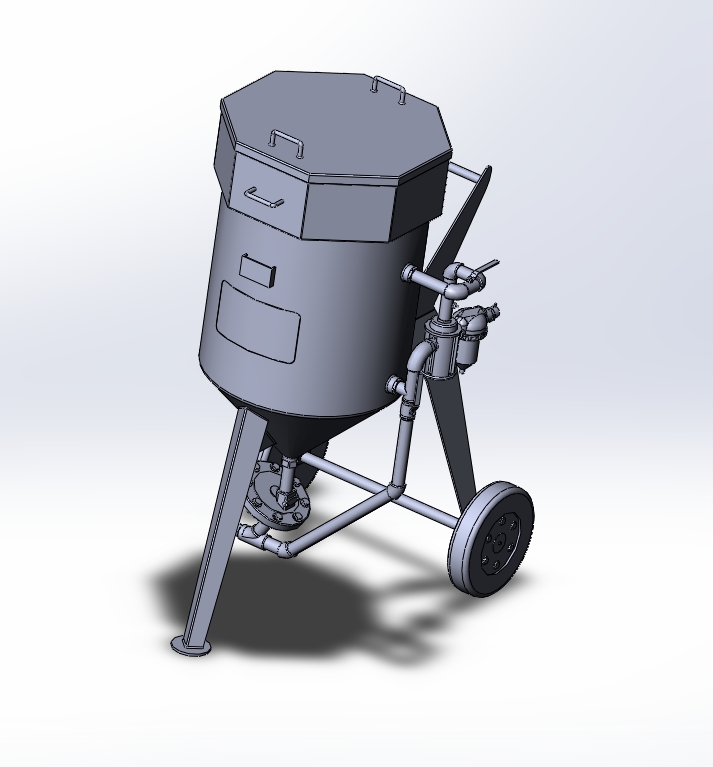

Пескоструйный аппарат
500 ₽
Скачать чертеж пескоструйного аппарата
Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель пескоструйного аппарата.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: инжекционный (эжекторный) пескоструйный аппарат.
- Материал корпуса: стальная труба или листовая сталь (толщина указана на чертеже).
- Бункер для абразива: цилиндрический или конический.
- Штуцеры: под сжатый воздух и абразивную смесь.
- Сопло: керамическое, карбидное или чугунное.
- Управление: пневматический кран или дистанционный шланг.
- Соединение деталей: сварка и резьбовые соединения.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить объем бункера, тип подачи абразива или добавить систему фильтрации:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Аппарат должен быть рассчитан на рабочее давление от компрессора (обычно 6-10 атм). После сварки провести гидравлические испытания. Использовать только в средствах индивидуальной защиты и респираторе.
