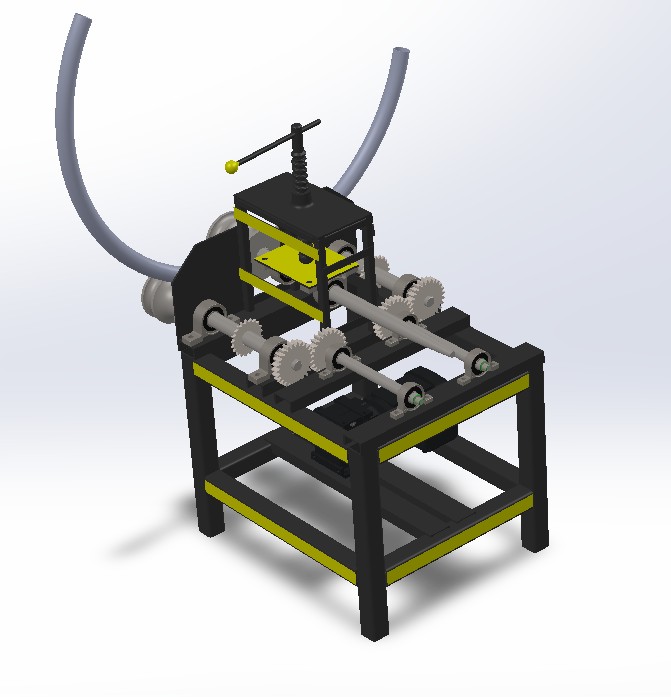

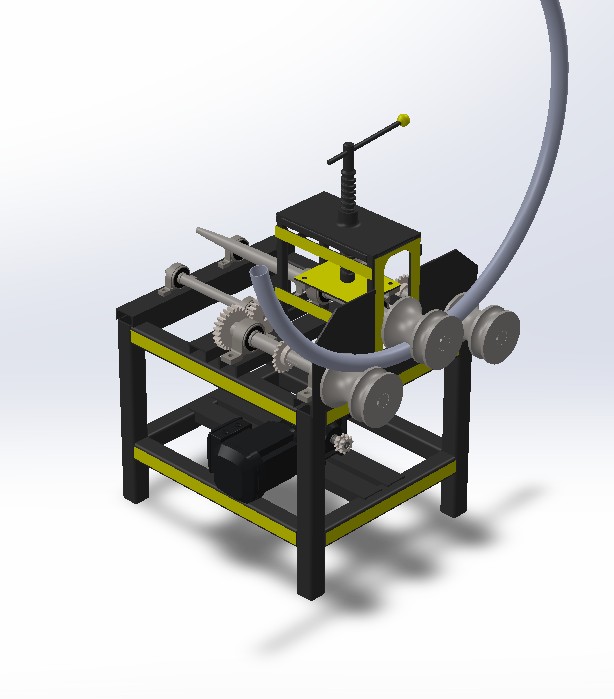

Трубогиб
500 ₽

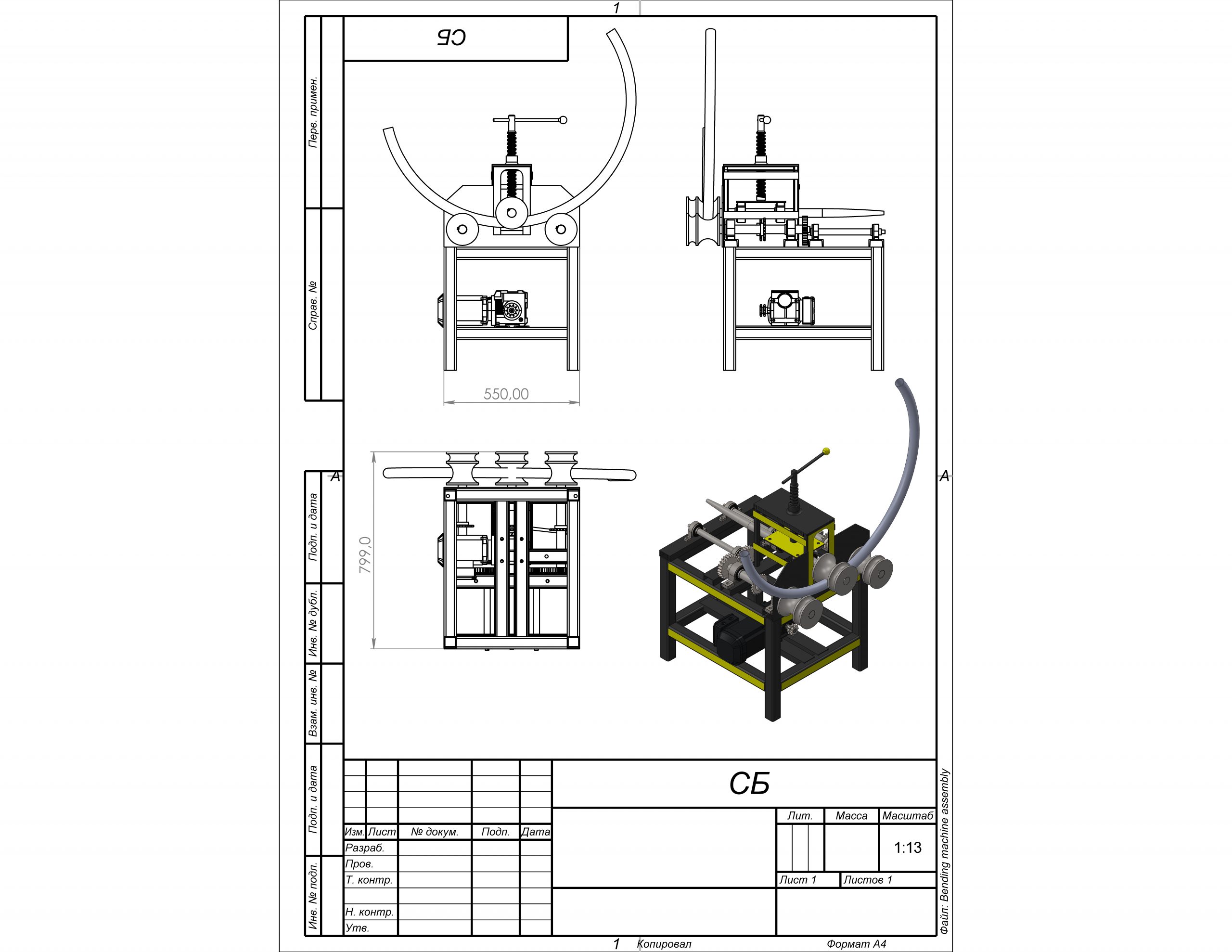

Скачать бесплатно чертеж и 3D-модель трубогиба
Вы планируете изготовить надежное оборудование для гибки профильных труб своими руками? Проектно-конструкторское бюро «КБ РУ» предоставляет вам возможность скачать бесплатно чертеж трубогиба профессионального уровня.
Представленная документация разработана нашими инженерами с учетом требований к жесткости конструкции, точности гиба и технологичности изготовления. Это не просто эскиз из интернета, а выверенная техническая документация, по которой можно собрать работающее изделие в условиях мастерской или небольшого производства.
Почему стоит выбрать наш проект трубогиба?
В отличие от любительских схем, наш чертеж учитывает:
- Оптимальную кинематику: Расположение роликов рассчитано для минимизации усилий при гибке.
- Прочность материалов: Указаны рекомендуемые марки стали для валов и станины.
- Универсальность: Конструкция подходит для работы с наиболее популярными типоразмерами профильных труб.
Если вы ищете, где скачать чертеж трубогиба в высоком качестве (PDF и 3D-модели), вы попали по адресу.
Технические характеристики проектируемого изделия:
- Тип привода: Ручной (с возможностью модернизации под электропривод).
- Назначение: Гибка профильной трубы от 15х15 до 40х40 мм (в зависимости от толщины стенки).
- Особенности: Регулируемое расстояние между нижними роликами для изменения радиуса гиба.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если вам необходимо внести изменения в данный проект или разработать уникальное оборудование под ваши задачи:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Данная документация предоставляется в ознакомительных целях для частного использования. При изготовлении оборудования соблюдайте технику безопасности.
