Пресс гидравлический
500 ₽

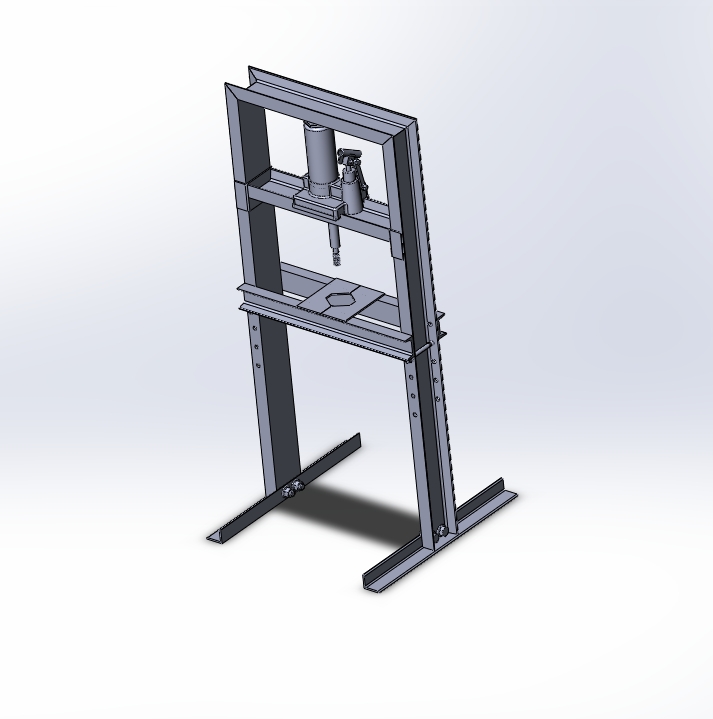

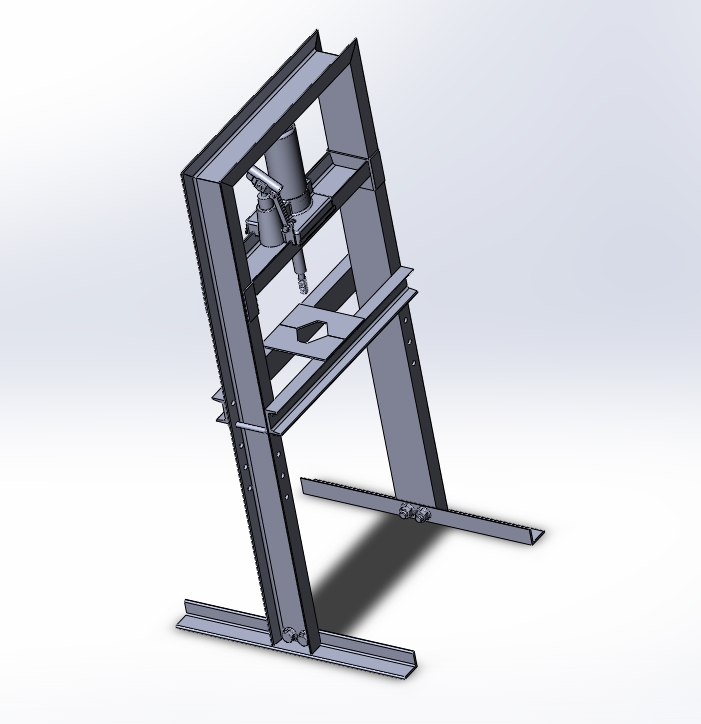

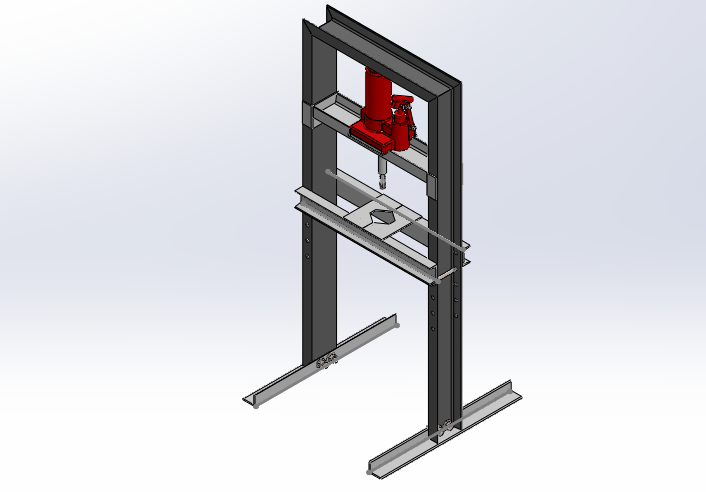

Скачать чертеж гидравлического пресса
Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель гидравлического пресса.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: H-образная рама с ручным гидравлическим домкратом.
- Материал рамы: швеллер или двутавр (сечения указаны на чертеже).
- Рабочий орган: гидравлический домкрат.
- Подвижная траверса: регулируется по высоте.
- Соединение деталей рамы: сварка или болты (на выбор).
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить рабочее усилие, высоту проема или добавить манометр:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Рама должна быть рассчитана на максимальное усилие домкрата с запасом прочности. После сборки проверить вертикальность направляющих.
