| Формат модели |
.stp |
|---|---|
| Теги |
Бесплатно, 3D модель, Лазерная резка, Чертеж, Своими руками, .dxf |
Шредер
500 ₽
Скачать чертеж шредера для пластика

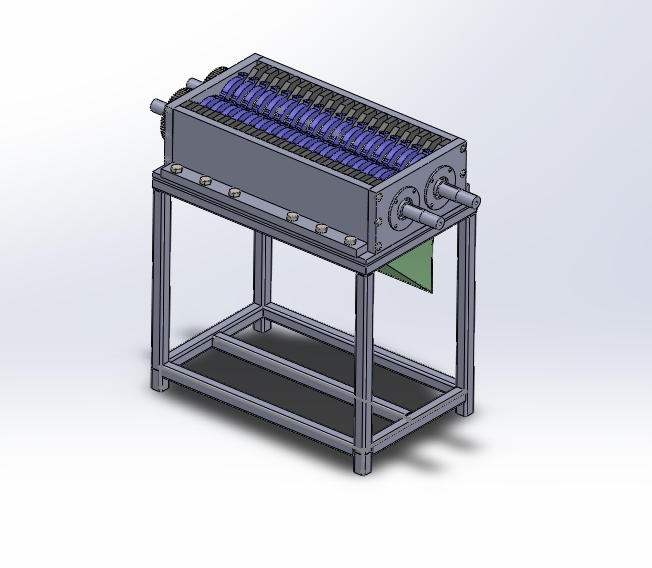

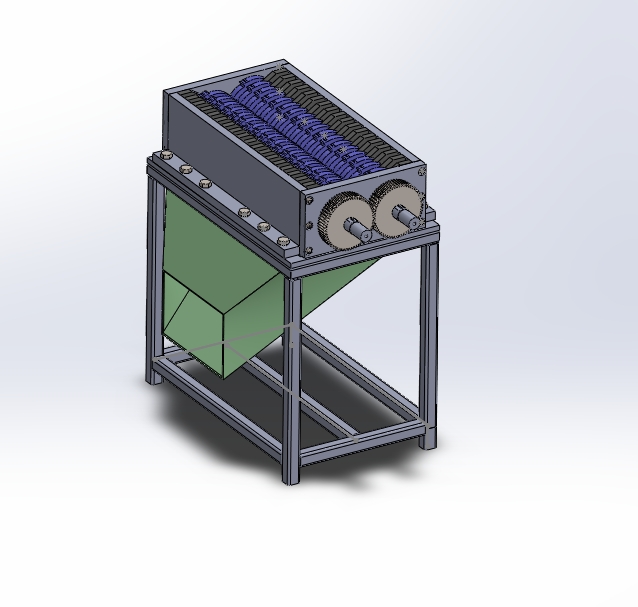

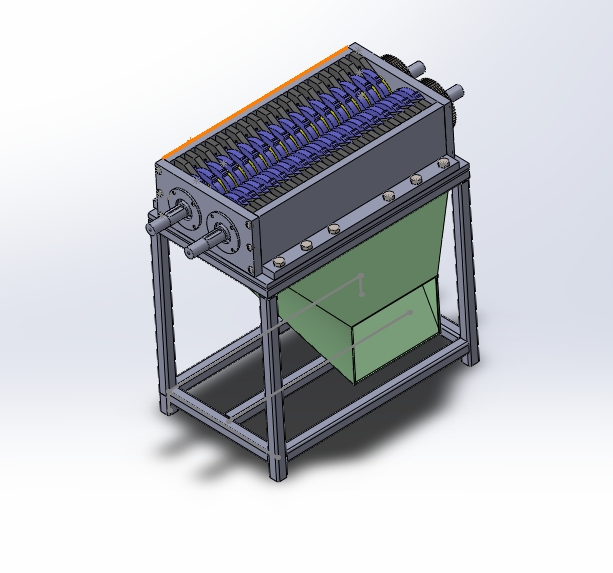

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель шредера для пластика.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: двухвальный шредер (двухроторный).
- Материал рамы: стальной лист и профильная труба (сечения указаны на чертеже).
- Роторы: валы с насаженными ножами из конструкционной или инструментальной стали.
- Привод: электродвигатель через редуктор или цепную/ременную передачу.
- Загрузочный бункер: из листового металла.
- Соединение деталей: сварка и болтовые соединения.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить производительность, тип ножей или добавить систему выгрузки:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Ножи должны быть изготовлены из износостойкой стали с последующей закалкой. Синхронизация вращения валов обязательна для предотвращения заклинивания.
