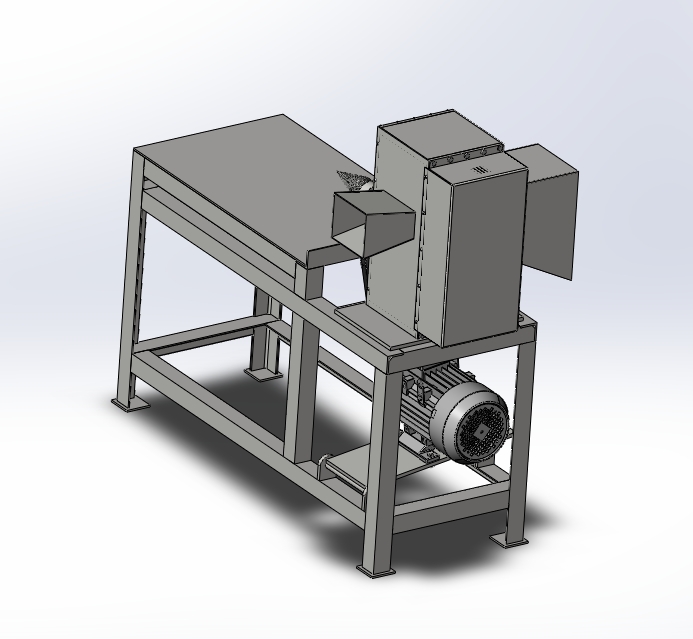

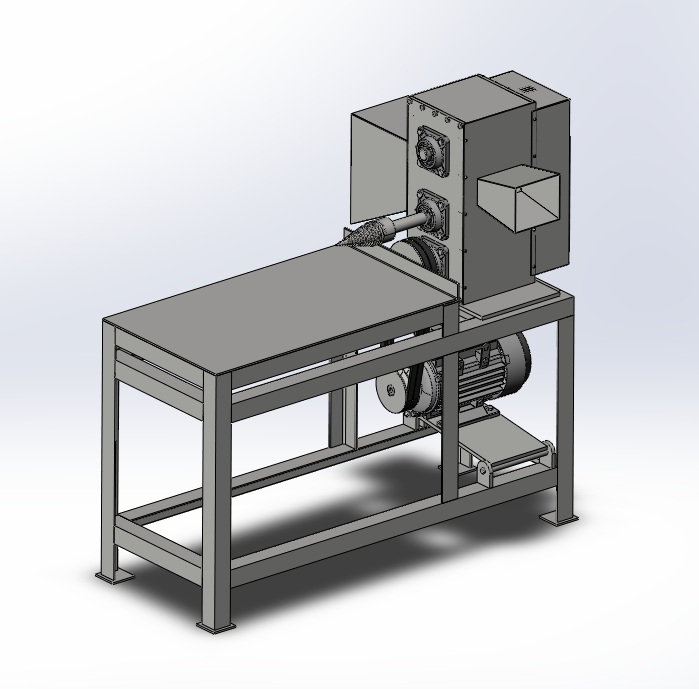

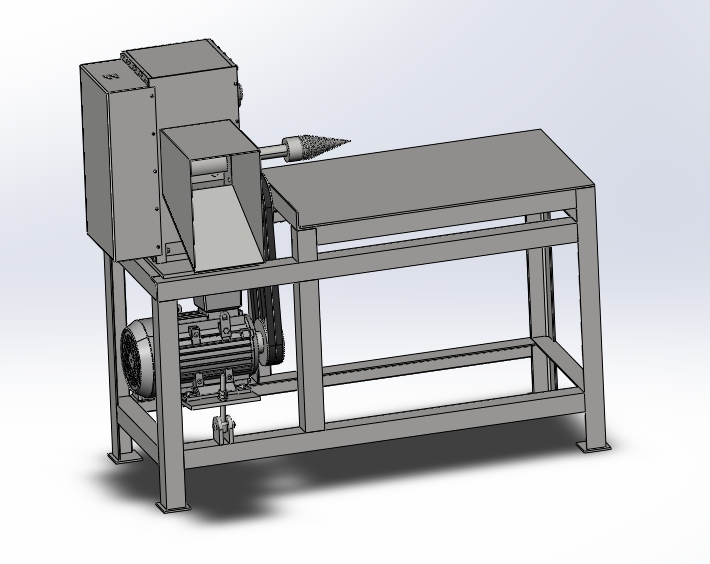

Дровокол
500 ₽
Скачать чертеж дровокола
Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель дровокола.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: гидравлический (конусный / винтовой — на выбор).
- Материал рамы: швеллер, уголок или профильная труба (сечения указаны на чертеже).
- Рабочий орган: гидравлический цилиндр или конус-шуруп (морковка).
- Привод: электродвигатель, бензиновый двигатель или вал отбора мощности.
- Соединение деталей: сварка и болтовые соединения.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить усилие раскалывания, длину хода или добавить защитный кожух:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением проверить надежность фиксации рабочего органа. Гидравлический дровокол требует расчета цилиндра под планируемые поленья. Конусный дровокол должен иметь резьбу с правильным углом захода.
