Муфта
500 ₽
Скачать чертеж электромагнитной муфты

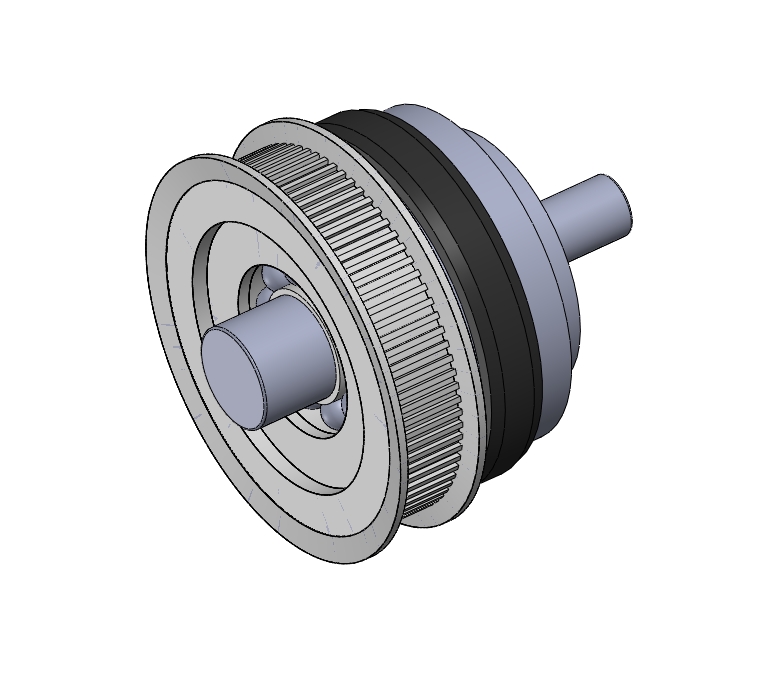

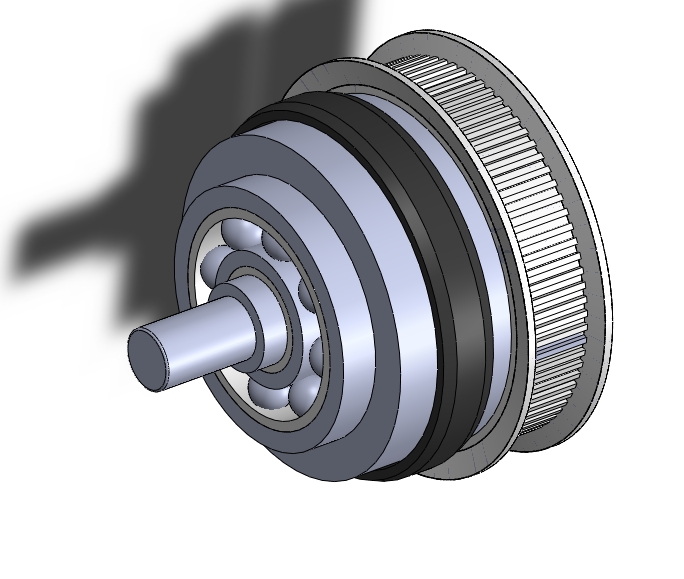

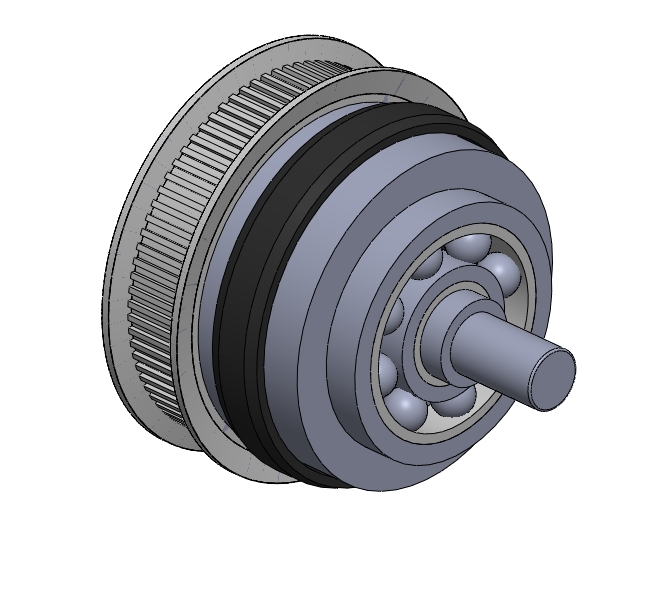

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель электромагнитной муфты.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: электромагнитная фрикционная муфта (сухая или масляная).
- Материал: сталь для магнитопровода и дисков, обмотка из медного провода.
- Принцип работы: включение/выключение при подаче напряжения на катушку.
- Управление: постоянный ток (12В, 24В или 220В).
- Крепление: фланцевое или на вал.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить передаваемый крутящий момент, тип охлаждения или добавить датчик контроля включения:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением рассчитать необходимое магнитное поле и количество витков катушки. Изоляция обмотки должна выдерживать рабочее напряжение. Корпус заземлить.
