Качели деревянные
500 ₽
Скачать бесплатно чертеж и 3D-модель садовых качелей
Вы планируете сделать устойчивые садовые качели своими руками? Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель качелей для дачи или частного дома.
Документация рабочая, но без лишних деталей — основные узлы показаны, размеры проставлены. Для изготовления этого достаточно, хотя некоторые моменты придется додумывать на месте.
Что в комплекте:

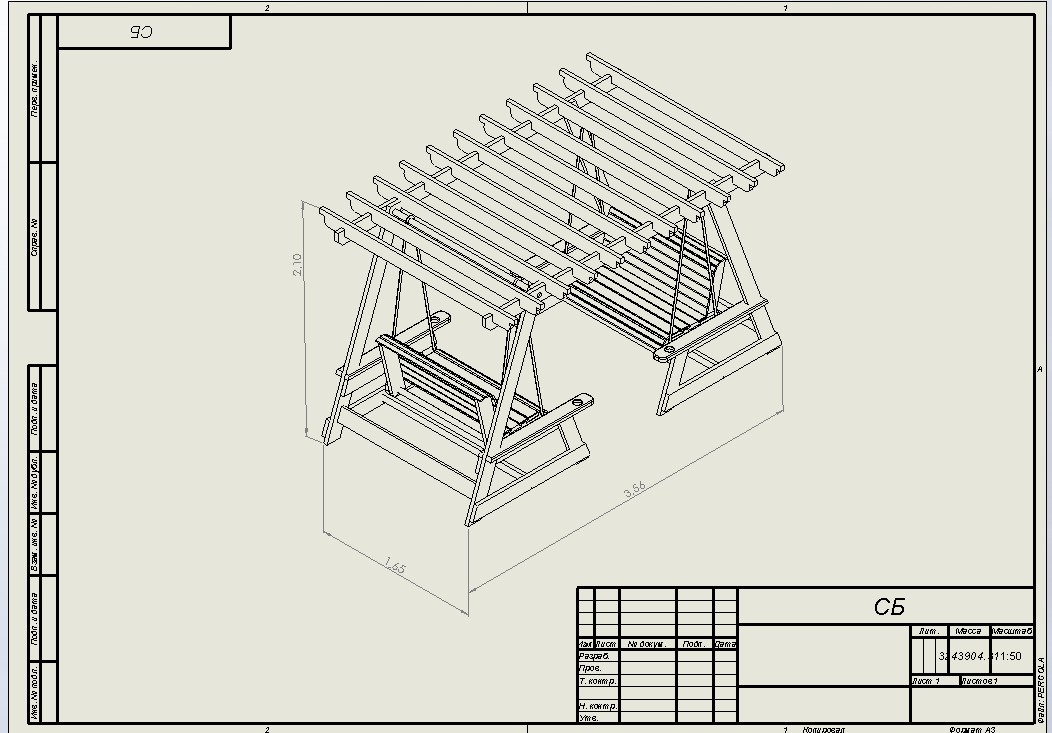

- Чертеж в формате PDF (А-образная опора, сиденье, подвесы).

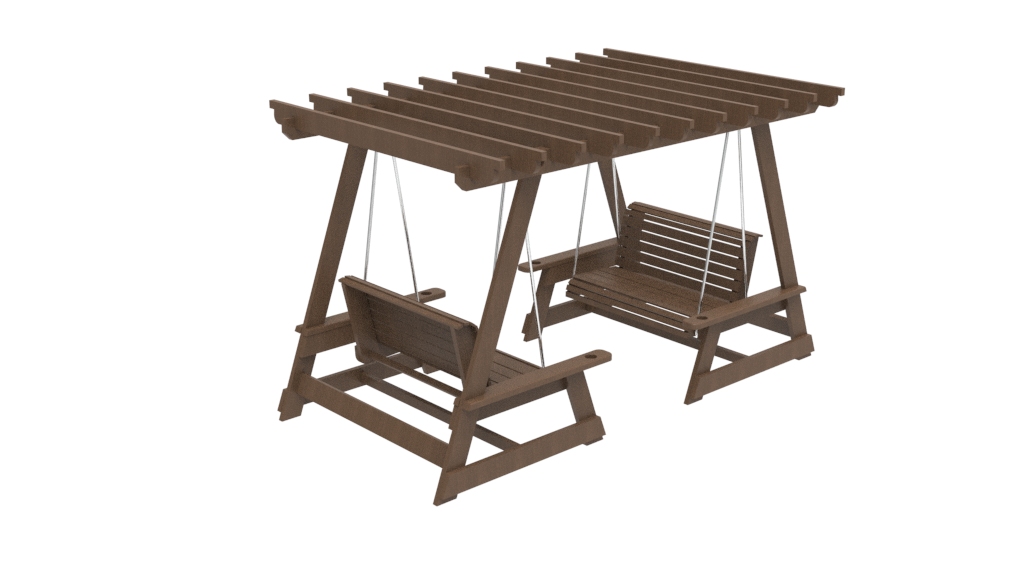

- 3D-модель в STEP для наглядности.
- Спецификация с примерными размерами пиломатериала.
Особенности этой конструкции:
- Тип опоры: А-образная с ригелем.
- Материал: Брус (сечение подбирается в зависимости от нагрузки).
- Крепления: Используются глухари и болты с гайками (сварка не требуется).
- Вместимость: Рассчитана на двоих взрослых.
Чертеж не идеальный — нет раскладки по узлам и детальной схемы сборки. Но для понимания общей геометрии и пропорций подойдет.
Технические характеристики из проекта:
- Тип подвеса: Цепи или канат (не входят в комплект поставки).
- Материалы: Пиломатериал хвойных пород, метизы.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если вам необходимо адаптировать чертеж под другие размеры, материалы или добавить навес:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Чертеж предоставлен как основа. Перед изготовлением проверьте надежность креплений и качество древесины — ответственность за безопасность лежит на том, кто делает качели.
