Редуктор
500 ₽
Скачать чертеж редуктора

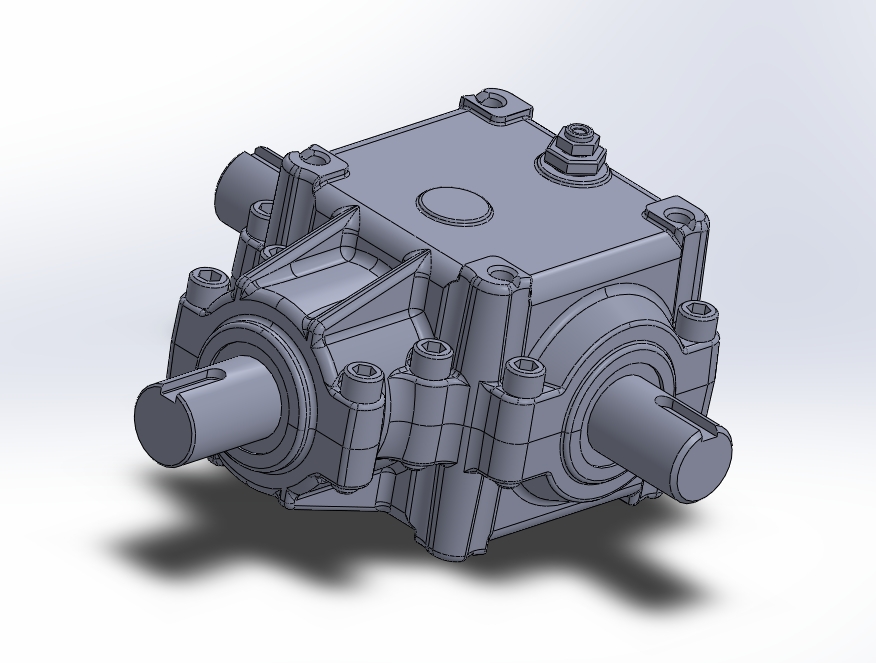

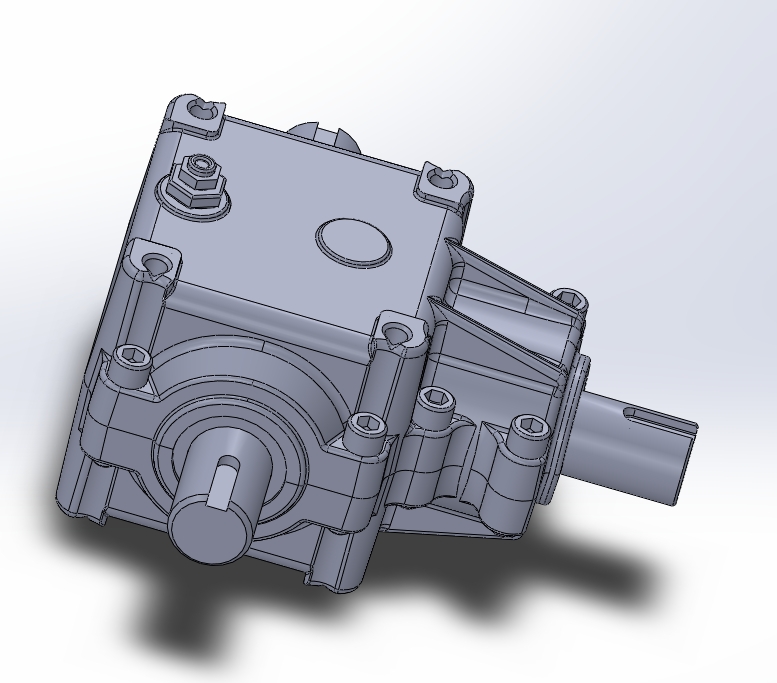

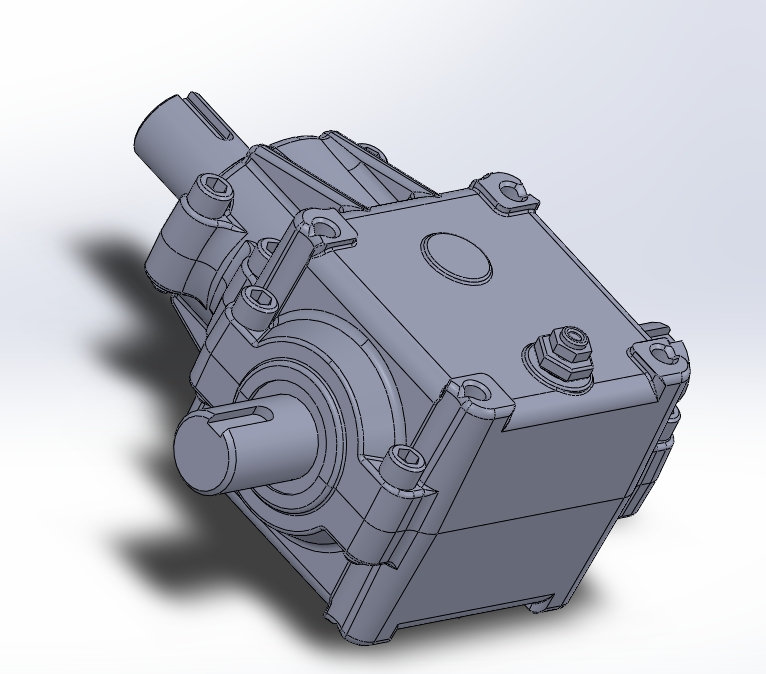

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель редуктора.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: одноступенчатый цилиндрический редуктор.
- Материал корпуса: чугун или сталь (толщина стенок указана на чертеже).
- Шестерни: косозубые или прямозубые (модуль указан на чертеже).
- Валы: ведущий и ведомый на подшипниках качения.
- Уплотнения: сальники или манжеты.
- Соединение деталей: болтовые и шпоночные соединения.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить передаточное число, тип зацепления или добавить систему смазки:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением провести расчет зубьев на прочность. Корпус должен обеспечивать соосность валов. Зазоры в подшипниках выставлять по месту.
