| Формат модели |
.stp |
|---|---|
| Теги |
Бесплатно, 3D модель, Лазерная резка, Чертеж, Своими руками, .dxf |
Листогиб
500 ₽
Скачать чертеж листогиба

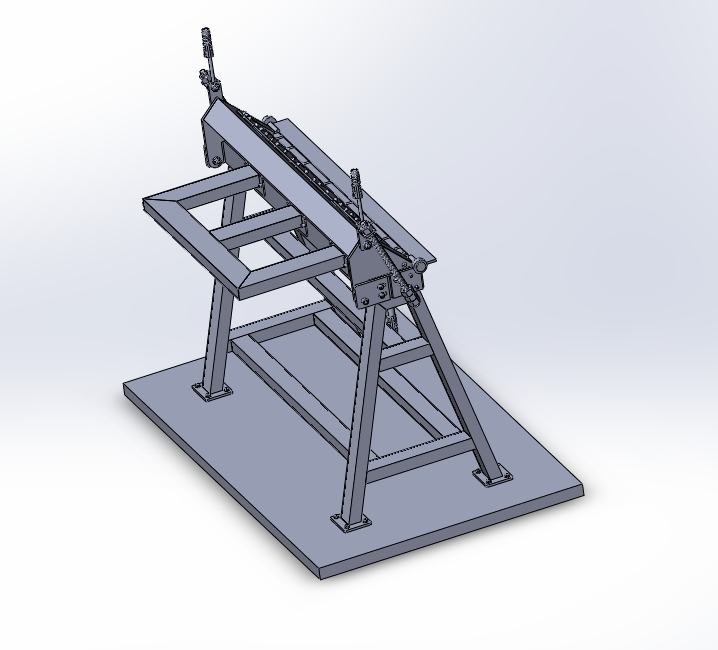

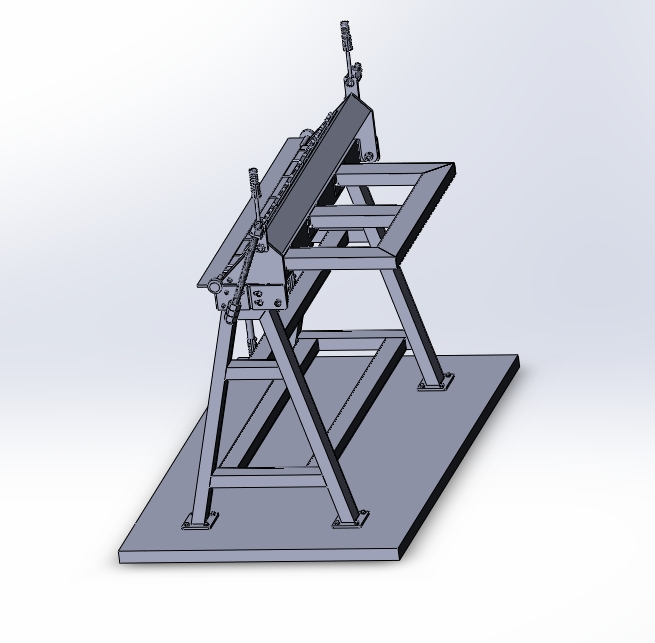

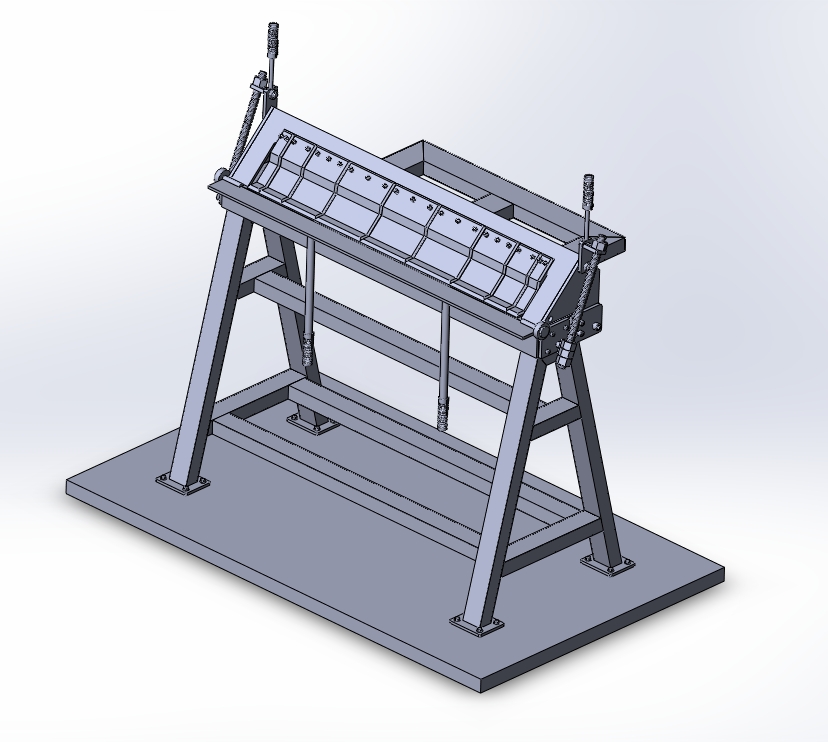

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель листогиба.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: листогиб с ручным приводом.
- Материал рамы: швеллер или уголок (сечения указаны на чертеже).
- Прижимной механизм: эксцентриковый или винтовой.
- Поворотная балка: на петлях.
- Максимальная толщина листа: ориентировочно 1,5-2 мм.
- Соединение деталей: сварка и болтовые соединения.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить длину гиба, добавить регулируемый упор или электропривод:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением убедиться в жесткости рамы. Зазор между прижимной балкой и поворотной частью должен быть равномерным по всей длине.
