Мангал Олень
500 ₽

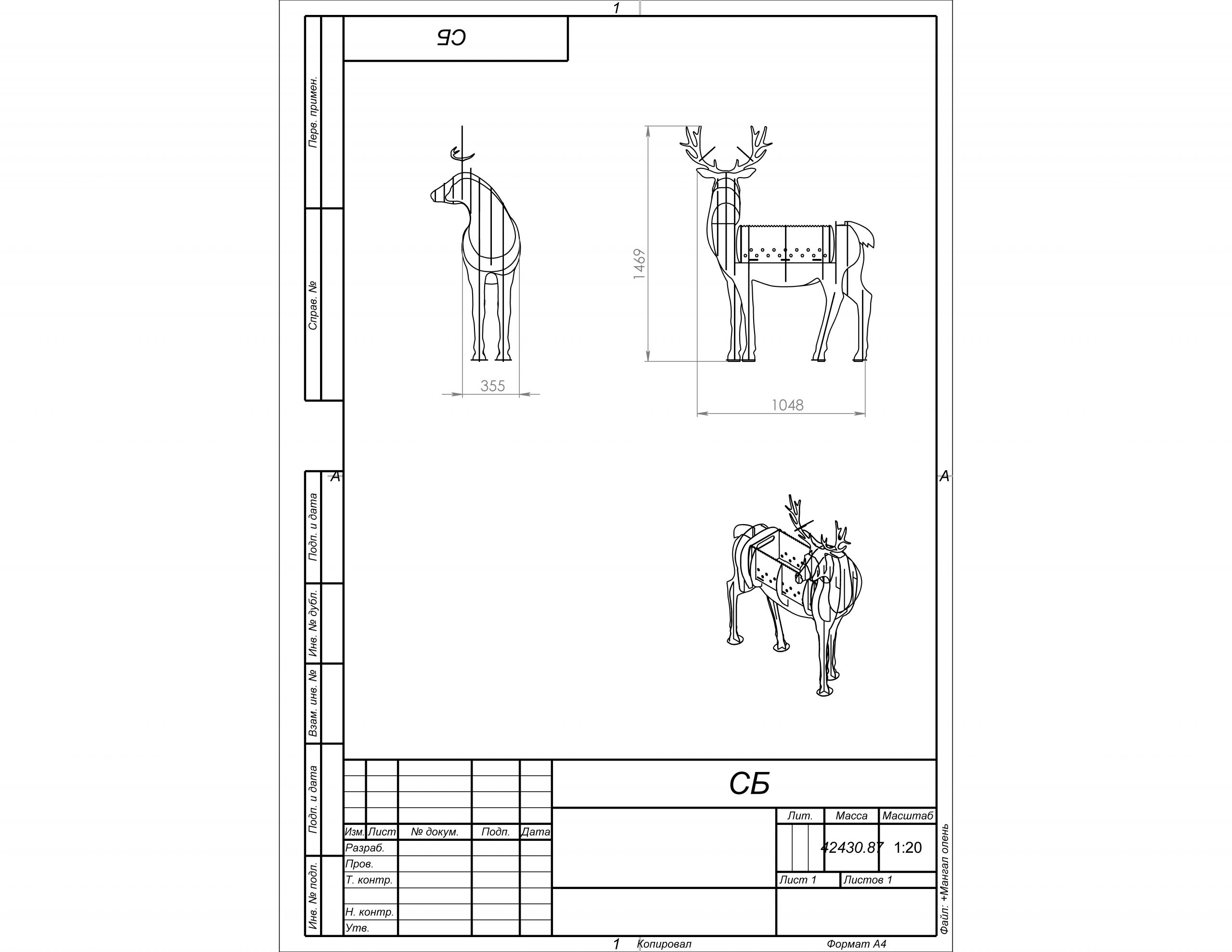

Бесплатный чертеж: Мангала в виде оленя
Проектно-конструкторское бюро kbru.ru делится профессиональными разработками! Ищете оригинальное решение для загородного участка, необычный подарок или свежую идею для производства металлоизделий? На этой странице вы можете скачать бесплатно чертёж мангал-олень, а также его объемную 3D-модель.

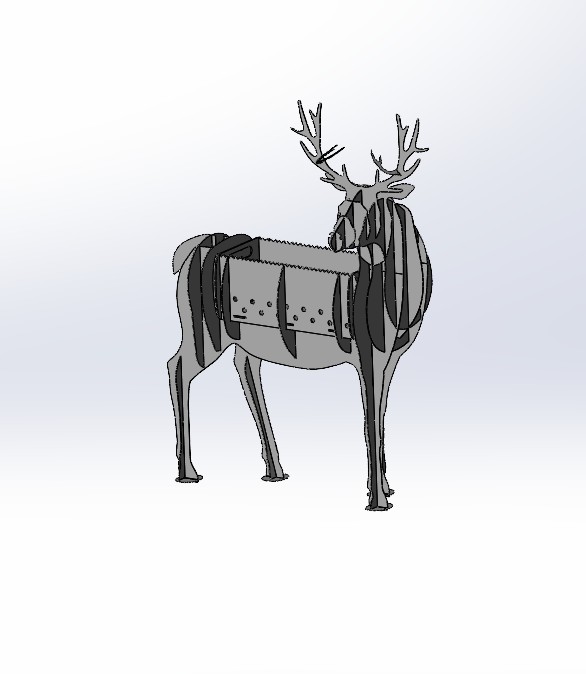

Эффектный мангал в форме оленя — это не просто функциональное оборудование для жарки мяса, но и настоящий арт-объект. Многогранная геометрическая конструкция (low poly) привлекает внимание и легко становится главным украшением любой зоны отдыха.
Особенности конструкции
Спроектированный нашими инженерами мангал-олень из металла отличается высокой надежностью, устойчивостью и технологичностью производства. Изделие собирается из плоских листовых деталей.
- Технология изготовления: детали оптимизированы для контурной лазерной или плазменной резки на станках с ЧПУ.
- Рекомендуемый материал: листовая сталь толщиной 3–4 мм (обеспечивает долговечность и защищает изделие от температурных деформаций).
- Сборка: интуитивно понятная, требует минимального количества сварочных точек для фиксации каркаса. Жаровня устанавливается внутрь конструкции.
