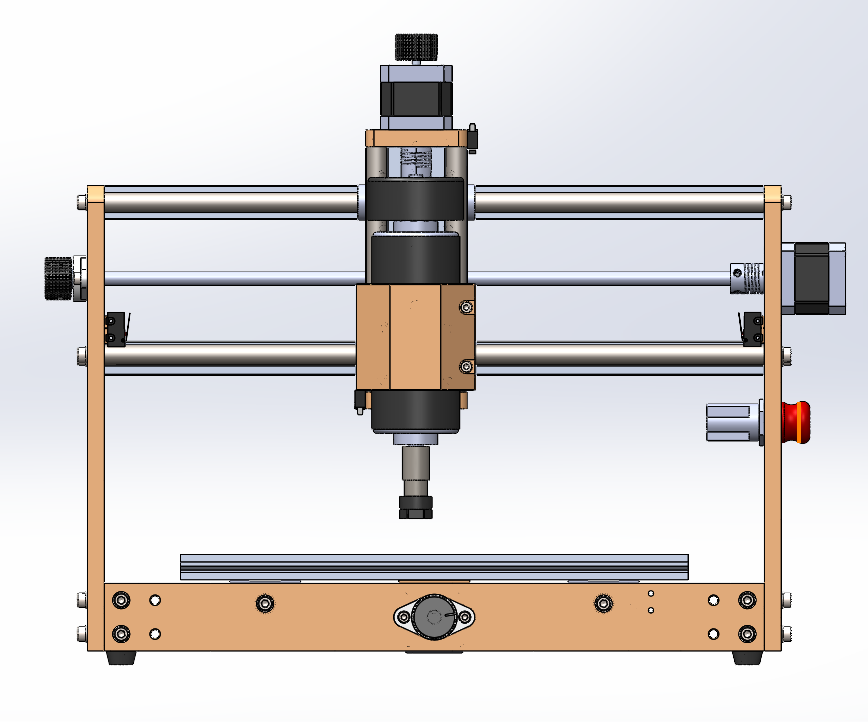

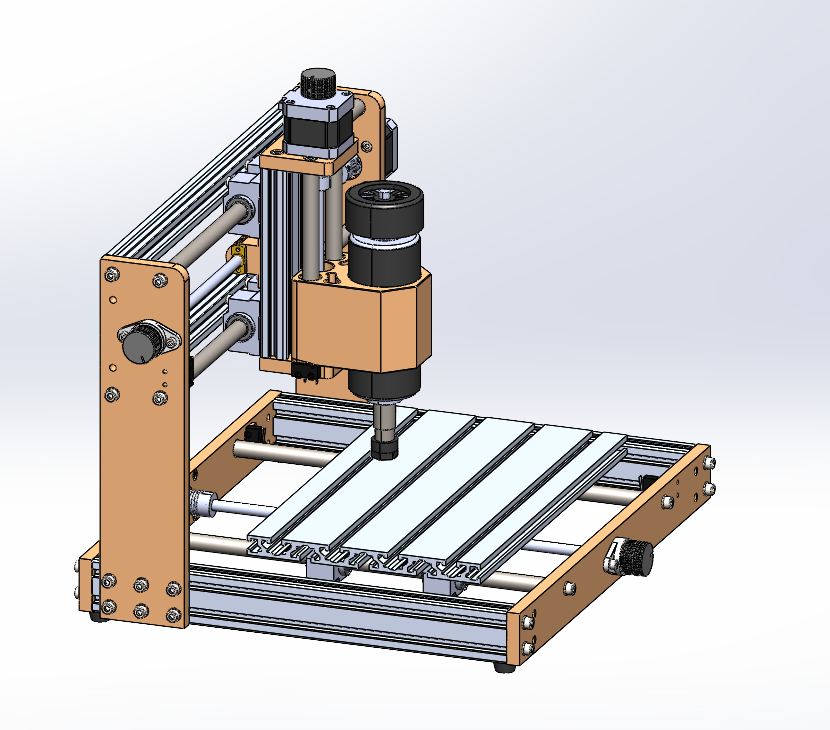

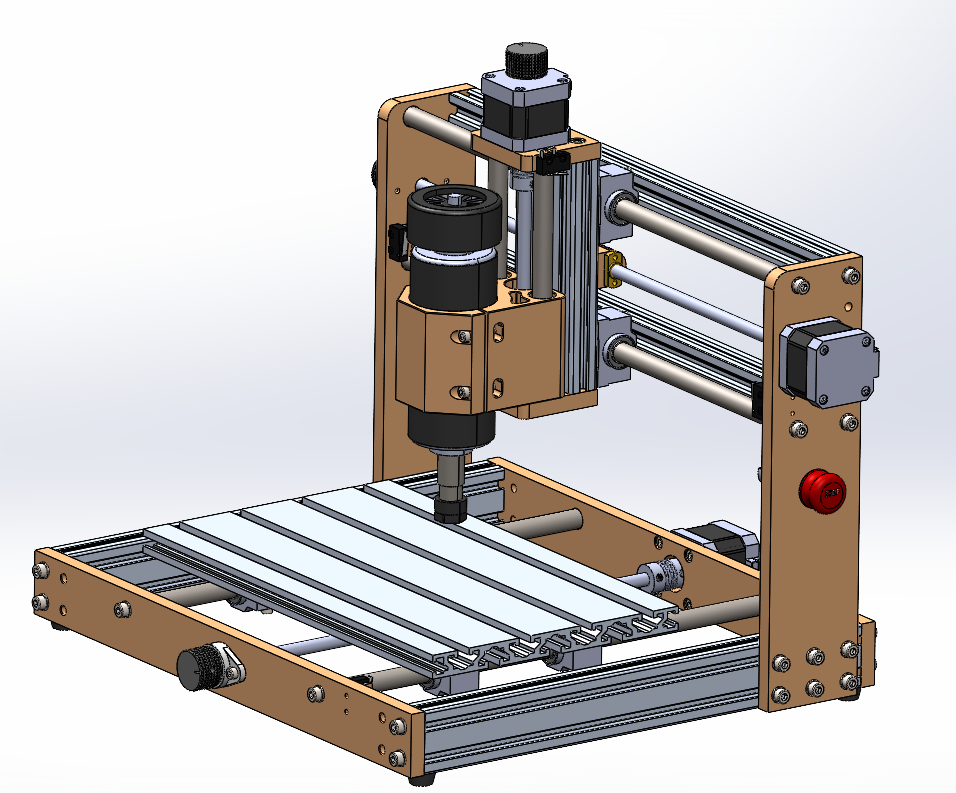

Скачать чертеж станка с ЧПУ
Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель станка с ЧПУ.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: портальный трехкоординатный станок (фрезерный / лазерный / плазменный — база единая).
- Материал рамы: стальная профильная труба или алюминиевый профиль (сечения указаны на чертеже).
- Направляющие: линейные рельсы или профильные рельсы с каретками.
- Привод: винт ШВП или ременная передача.
- Двигатели: шаговые или серводвигатели.
- Рабочая головка: крепление под шпиндель, лазерный модуль или плазматрон.
- Соединение деталей: болтовые и винтовые соединения.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить рабочее поле, тип привода или добавить систему охлаждения:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением проверить жесткость рамы. Люфты в направляющих и приводах критичны для точности обработки. Электронику и управляющую программу разрабатывать отдельно.
