Откатные ворота
500 ₽
Скачать чертеж откатных ворот

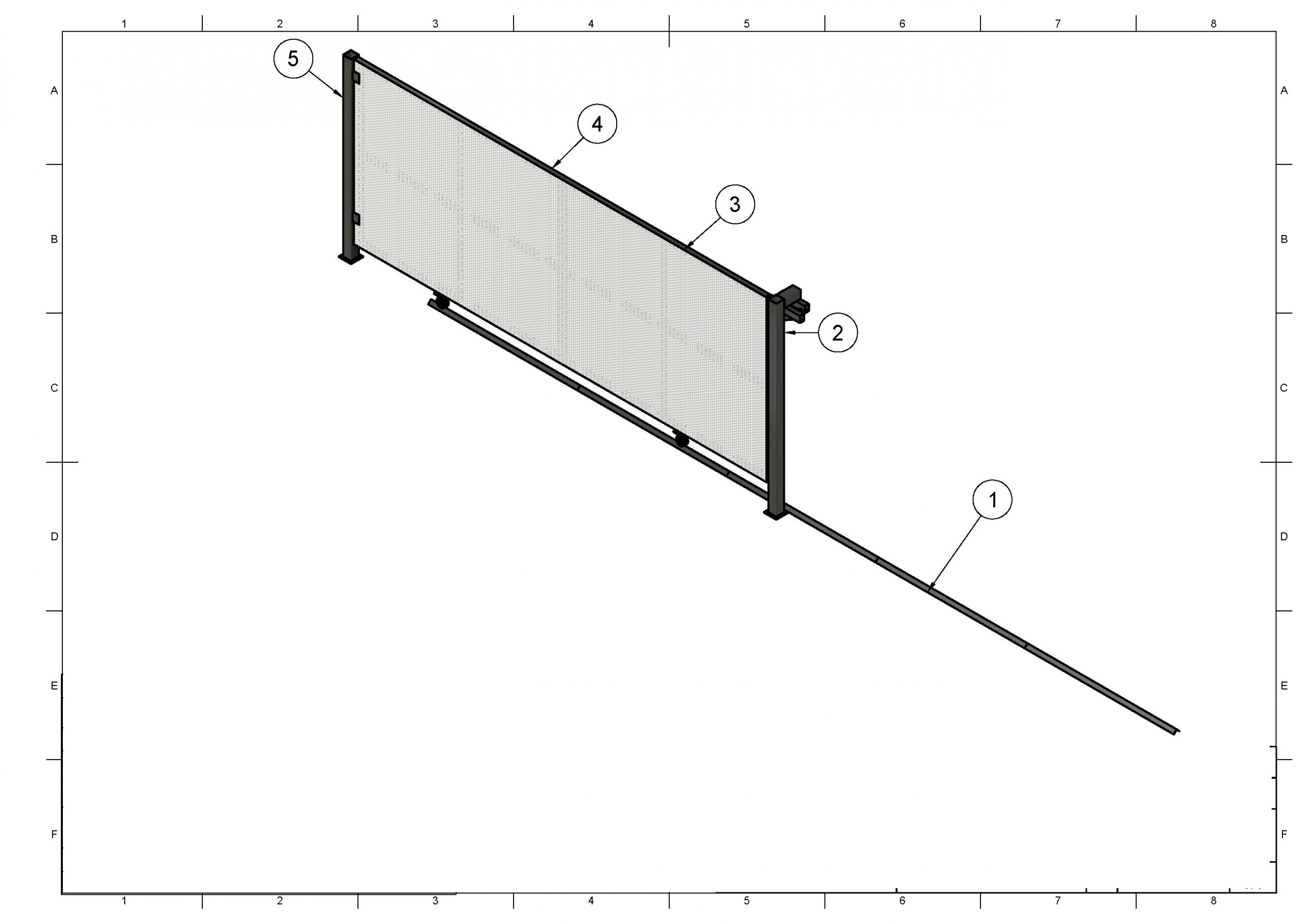

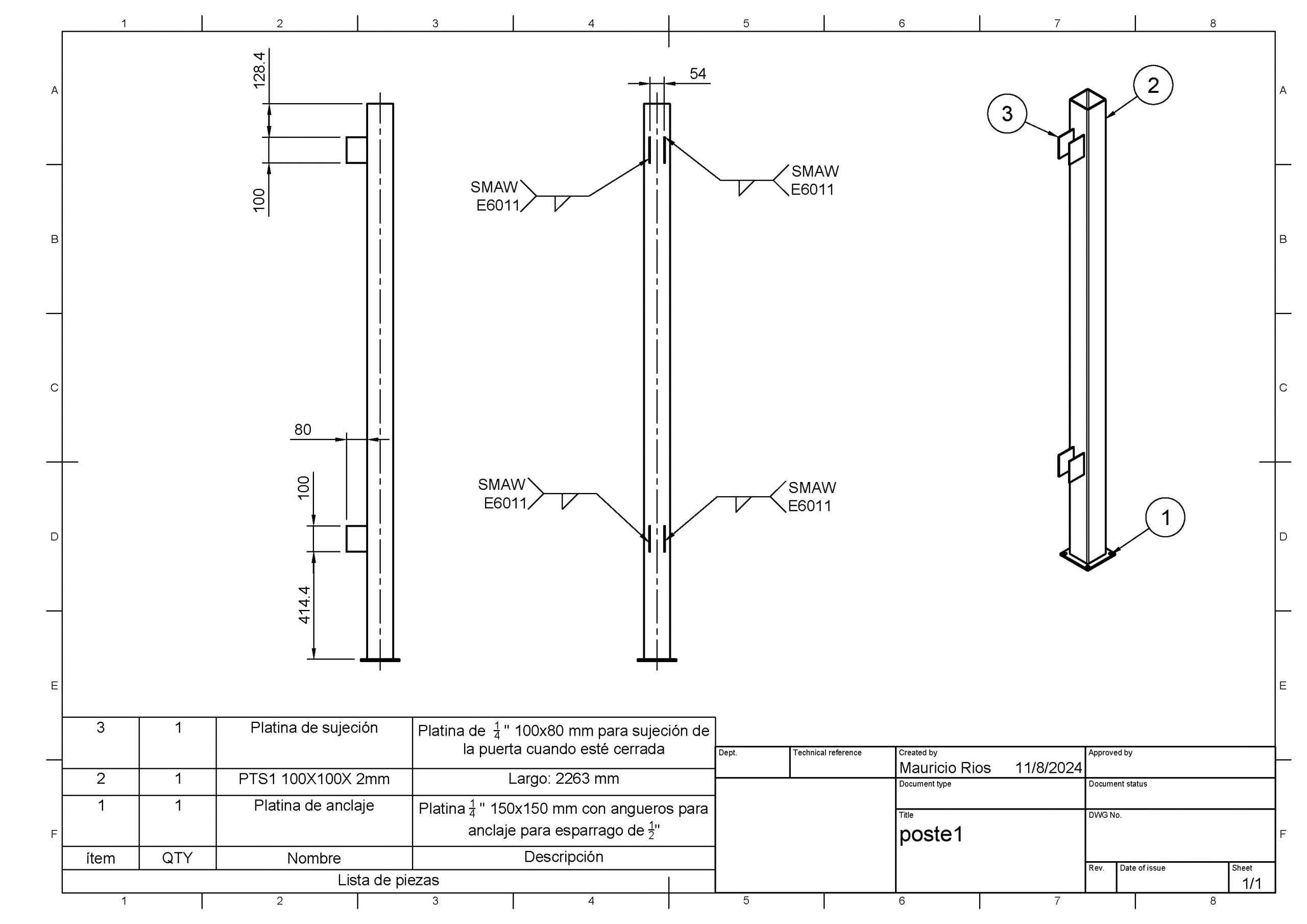

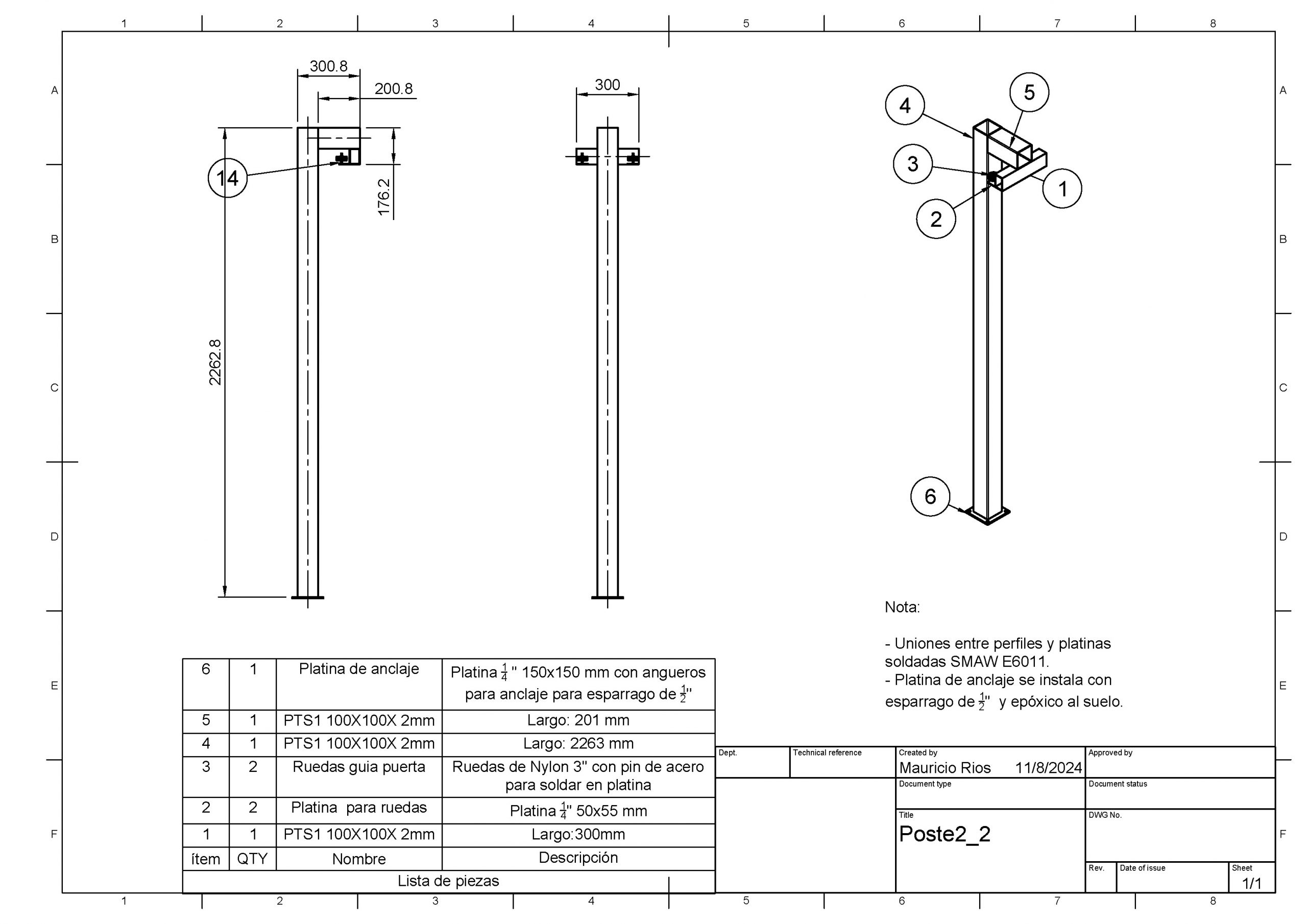

Проектно-конструкторское бюро «КБ РУ» публикует чертеж и 3D-модель откатных ворот.
Документация содержит основные размеры. Детальная проработка узлов отсутствует.
Особенности конструкции:
- Тип: консольные откатные ворота.

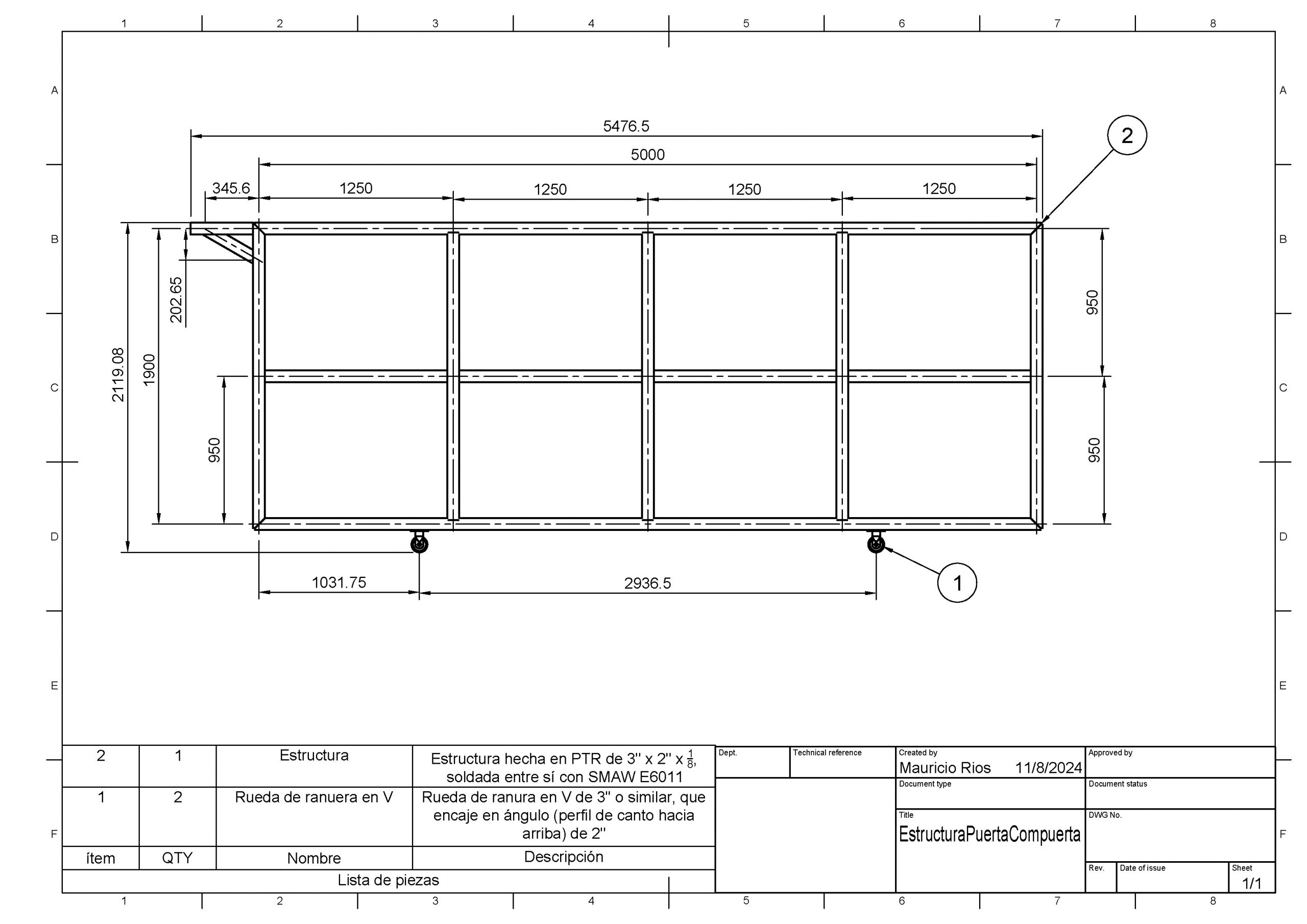

- Материал каркаса: профильная труба (сечения указаны на чертеже).
- Материал обшивки: профнастил или сэндвич-панели.
- Направляющая: консольная балка (закладная).
- Соединение деталей каркаса: сварка.
Нужна доработка или индивидуальный проект?
Проектно-конструкторское бюро «КБ РУ» специализируется на разработке нестандартного оборудования, промышленного дизайна и КД любой сложности. Если необходимо изменить размеры проема, тип автоматики или добавить калитку:
- Свяжитесь с нами по телефону: +7 (499) 394-28-68
- Напишите на почту: info@kbru.ru
- Или оставьте заявку на главной странице сайта
Важно: Перед изготовлением проверить длину закладной направляющей (не менее 50% от ширины проема).
