Инженерная графика — это универсальный язык технического мира, на котором общаются конструкторы, технологи и мастера на производстве. Как и в любом языке, здесь есть свой алфавит, и в роли букв в нем выступают линии. От того, насколько правильно они выбраны и нанесены, зависит судьба будущей детали. Если чертеж прочитан неверно, деталь отправится в брак, а весь проект понесет убытки. Именно поэтому профессиональная разработка конструкторской документации не терпит дизайнерских вольностей: каждая черточка, толщина и точка подчиняются строгим правилам Единой системы конструкторской документации (ЕСКД).
Почему толщина и начертание имеют значение
На первый взгляд стороннему наблюдателю может показаться, что для создания чертежа достаточно просто обвести контуры детали. Но современный чертеж — это не художественный набросок, а строгая математическая и геометрическая инструкция. Различные типы линий помогают передать трехмерную форму на плоском листе бумаги. Они с первого взгляда подсказывают токарю или фрезеровщику, где проходит ось симметрии, скрыта ли внутри детали невидимая полость и под каким именно углом нужно сделать разрез.
Сегодня многие рутинные этапы работы автоматизированы. Например, создание 3D-моделей в современных САПР позволяет буквально в пару кликов сгенерировать базовые виды для плоского чертежа, где программа сама попытается расставить правильные стили. Однако слепо доверять автоматике нельзя. Грамотный инженер всегда проверяет и вручную корректирует результат, ведь качественный выпуск рабочих чертежей требует идеальной читаемости, особенно когда речь идет о сложных сборочных единицах и многоступенчатых разрезах.

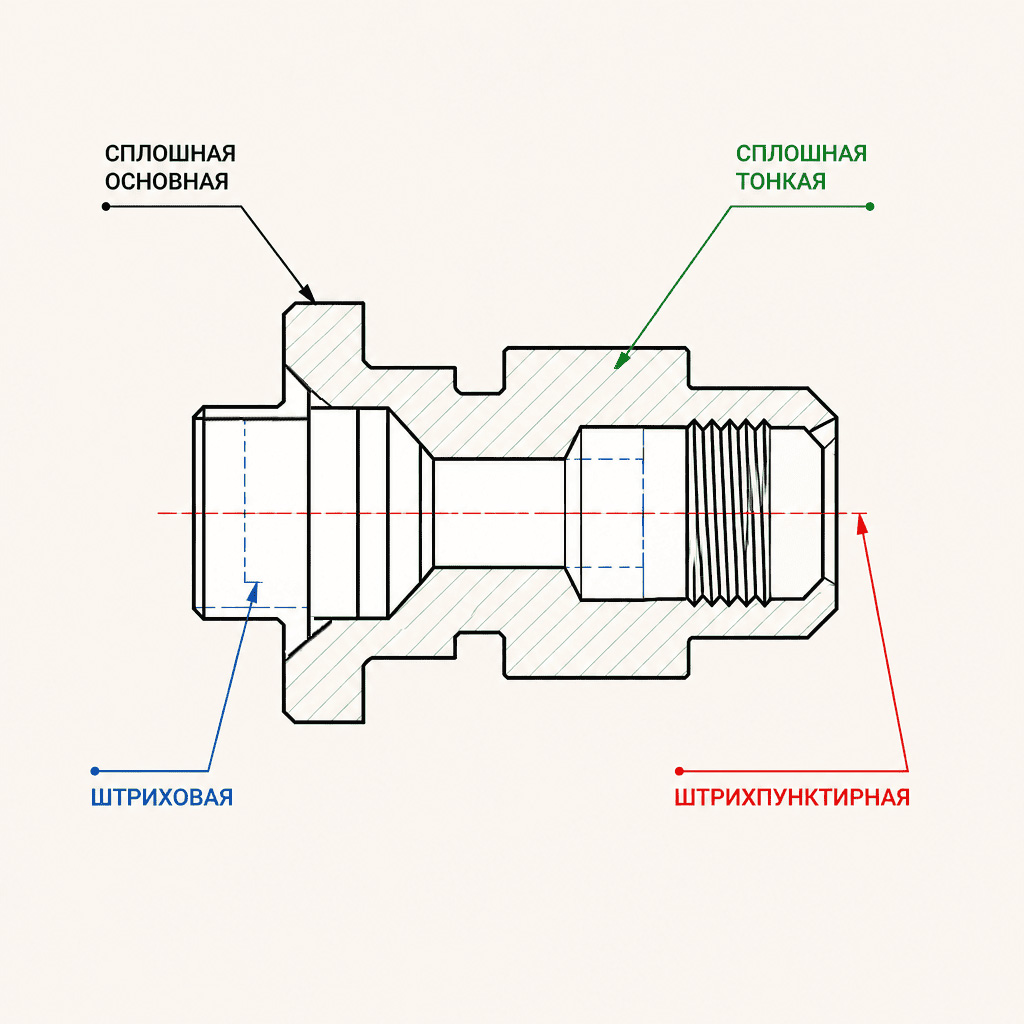

Основной алфавит инженера
Государственные стандарты четко регламентируют все виды линий (ГОСТ 2.303-68). Отправной точкой всегда служит сплошная толстая основная линия. Ее толщина, обозначаемая латинской буквой «s», выбирается в диапазоне от 0,5 до 1,4 миллиметра в зависимости от масштаба и сложности самого изображения. Именно этой линией обводятся все видимые контуры детали. Посмотрев на такой контур, мастер мгновенно считывает реальные физические границы готового изделия.
Сплошная тонкая линия выглядит на чертеже значительно изящнее — она должна быть в два или даже в три раза тоньше основной. Ее задача заключается в передаче вспомогательной информации. Ею выполняют штриховку в разрезах, а также все размерные и выносные линии. К слову, когда специалистами нашего бюро проводится оцифровка чертежей со старых бумажных носителей, именно тонкие линии часто вызывают больше всего сложностей из-за выцветания или потертостей кальки, поэтому их восстановление требует от конструктора особой внимательности.
Для отображения того, что скрыто от глаз, используется штриховая линия. Она показывает невидимые контуры — например, внутренние пазы, полости или отверстия, которые невозможно показать на основном виде без дополнительного разреза.
Штрихпунктирная тонкая линия — это своего рода «позвоночник» любой цилиндрической или симметричной геометрии. Она обозначает оси и центры вращения. Любая токарная деталь начинается именно с прорисовки штрихпунктирной оси.
Помимо этого, для указания секущих плоскостей используется разомкнутая линия. Она выполняется толстой (от 1 до 1,5s) и визуально сразу бросается в глаза, показывая, в каком именно месте деталь условно разрезали, чтобы заглянуть внутрь ее конструкции.
Цена графической ошибки на производстве
На практике небрежное отношение к стандартам черчения со стороны новичков нередко приводит к серьезным финансовым последствиям. Представьте, что неопытный исполнитель по ошибке показал скрытое внутреннее отверстие не штриховой, а сплошной контурной линией, или вообще забыл проставить осевую симметрию. На станке такую деталь попросту забракуют, так как оператор интерпретирует геометрию объекта совершенно иначе.
Подобные графические нюансы становятся особенно критичными в тех случаях, когда выполняется реверс-инжиниринг. Задача обратного проектирования заключается не в том, чтобы просто физически обмерить и скопировать объект, а в том, чтобы воссоздать логику его работы и подготовить безупречные производственные документы для дальнейшего серийного выпуска. В таких задачах от правильного подбора линий на эскизах зависит сходимость всей будущей сборки.
Аналогичная степень ответственности ложится на инженеров-конструкторов и в те моменты, когда идет проектирование нестандартного оборудования. В этой сфере практически нет готовых, проверенных временем шаблонов — каждая деталь уникальна, а значит, любая неверно начерченная линия может привести к тому, что дорогостоящий механизм просто не соберется в цеху.
Подводя итог, хочется подчеркнуть: правильное и осознанное использование типов линий — это далеко не простая дань уважения ГОСТам или бюрократии. Это фундаментальная основа технической безопасности и качества. Только скрупулезное соблюдение этих правил гарантирует, что изначальная задумка конструктора без единого искажения воплотится в металле, пластике или любом другом материале.
