Современное машиностроение и приборостроение диктуют жесткие условия: изделия становятся технически сложнее, количество деталей в одном узле растет, а сроки на вывод продукта на рынок сокращаются. В таких реалиях проектирование перестает быть просто процессом создания геометрии. Оно превращается в комплексную задачу по управлению данными, оптимизации производительности и обеспечению собираемости изделия еще на этапе виртуального прототипа. Solidworks остается одним из самых востребованных инструментов для решения этих задач, но работа с крупными сборками (от тысячи компонентов и выше) требует особого подхода, отличного от моделирования простых деталей.
Философия построения: «Сверху вниз» или «Снизу вверх»?
Большинство начинающих инженеров используют метод «Снизу вверх», создавая отдельные детали и объединяя их сопряжениями в общую конструкцию. Однако, когда речь идет о создании технологических линий или сложных механизмов, этот путь часто ведет в тупик из-за накопления ошибок в размерах.

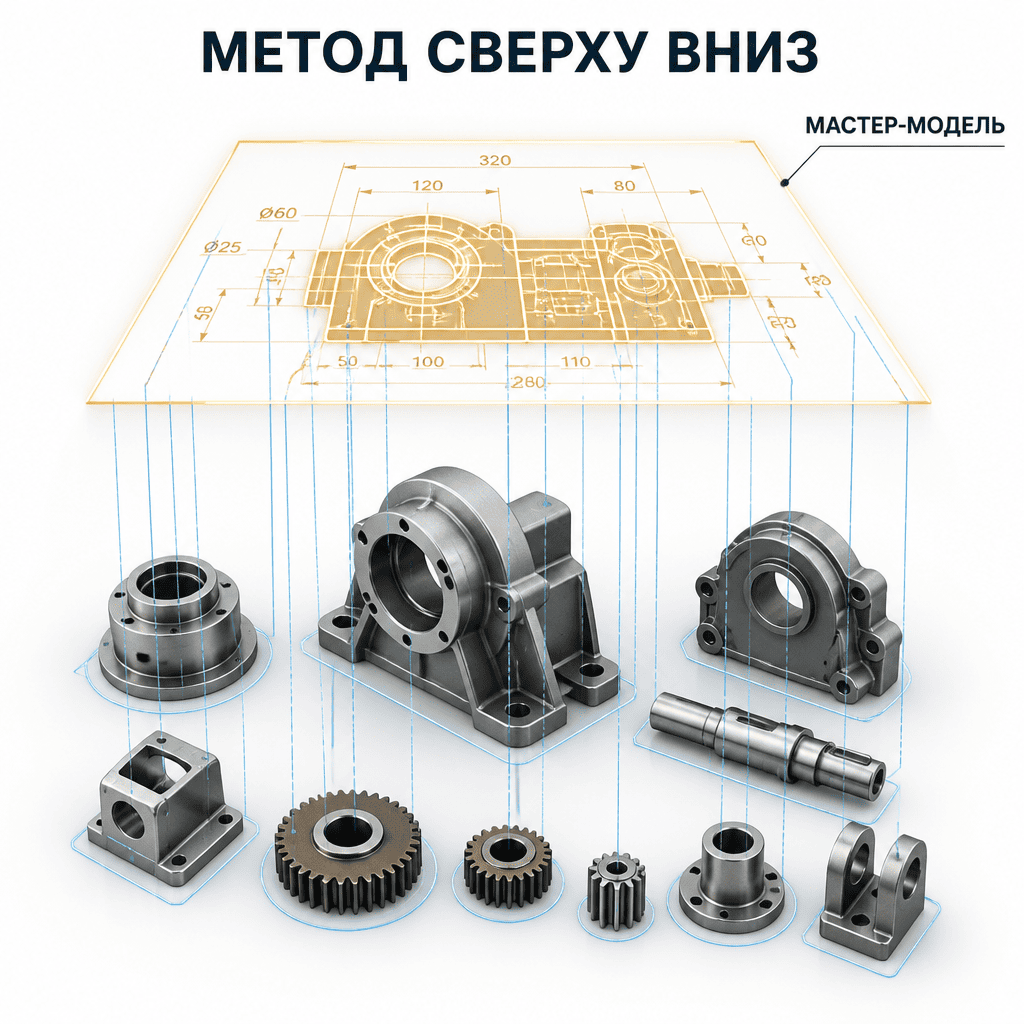

Профессиональное 3D-моделирование сложных систем чаще опирается на методику «Сверху вниз» (Top-Down Design). В этом случае работа начинается с создания компоновочного эскиза или мастер-модели, которые определяют основные габариты и критические точки взаимодействия узлов. Такой подход позволяет изменять параметры всей сборки, корректируя лишь один управляющий файл, что критически важно, когда выполняется масштабная разработка КД.
Оптимизация производительности и работа с «тяжелыми» файлами
Одной из главных проблем при работе со сложными сборками является падение производительности компьютера. Чтобы работа не превращалась в ожидание отклика системы, необходимо грамотно использовать инструменты сокращения нагрузки. Режим большой сборки (Large Assembly Mode) и использование «легковесных» компонентов позволяют открывать проекты, содержащие тысячи элементов, за считанные секунды.
Важно понимать, что качественное проектирование подразумевает и гигиену дерева конструирования. Избыточные сопряжения, ошибки в эскизах и не погашенные внешние ссылки создают колоссальную нагрузку на процессор. Опытный конструктор всегда стремится минимизировать количество сопряжений, заменяя их фиксацией в узлах или использованием массивов, где это возможно.
Инженерный анализ и проверка собираемости
Сложная сборка — это не только красивая картинка, но и функциональный механизм. На этапе проектирования крайне важно проводить инженерные расчеты, чтобы убедиться в прочности рамы, отсутствии критических вибраций или перегрева электронных компонентов внутри корпуса. Solidworks Simulation позволяет интегрировать эти проверки непосредственно в процесс моделирования.
Проверка на интерференцию (пересечение деталей) — еще один обязательный этап. В сложных изделиях, где плотность компоновки высока, визуально заметить наложение деталей практически невозможно. Автоматизированный поиск коллизий позволяет избежать дорогостоящих ошибок, которые иначе проявились бы только тогда, когда начнется реальное изготовление деталей.
Роль промышленного дизайна и эргономики
Даже самое технически совершенное устройство должно быть удобным в эксплуатации и эстетически выдержанным. Поэтому в процесс создания сложных сборок часто вовлекается промышленный дизайн. Это помогает еще на этапе концепта определить правильное расположение органов управления, интерфейсов и сервисных зон.
Если же стоит задача модернизировать уже существующее оборудование, в процесс включается реверс-инжиниринг. Сканирование реальных объектов и их последующая интеграция в среду Solidworks в виде облака точек или полигональных сеток позволяют вписать новые узлы в существующие габариты с идеальной точностью.
От виртуальной модели к физическому воплощению
Завершающим этапом проектирования всегда является подготовка документации. Качественная разработка КД для сложных сборок включает в себя не только общие виды, но и детальные спецификации, схемы сборки и ведомости покупных изделий. Без четкой структуры в Solidworks создание корректной спецификации превращается в рутинный труд, подверженный человеческому фактору.
Для проверки гипотез и отработки эргономики часто применяется прототипирование. Печать отдельных узлов на 3D-принтере или создание макетов позволяет «почувствовать» изделие до того, как будут запущены основные производственные мощности. В конечном итоге, именно комплексный подход — от грамотной структуры сборки до финальных чертежей — определяет успех реализации сложного инженерного проекта.
