Для человека, далекого от производства, машиностроительный чертеж может показаться хаотичным набором линий, цифр и непонятных символов. Однако на деле это строгая и логичная система графического языка, которая позволяет передать инженерную мысль от конструктора к исполнителю без искажений. Умение «читать» этот документ — базовый навык, необходимый не только инженерам, но и руководителям проектов, закупщикам и мастерам цехов.
С чего начинается чтение: основная надпись

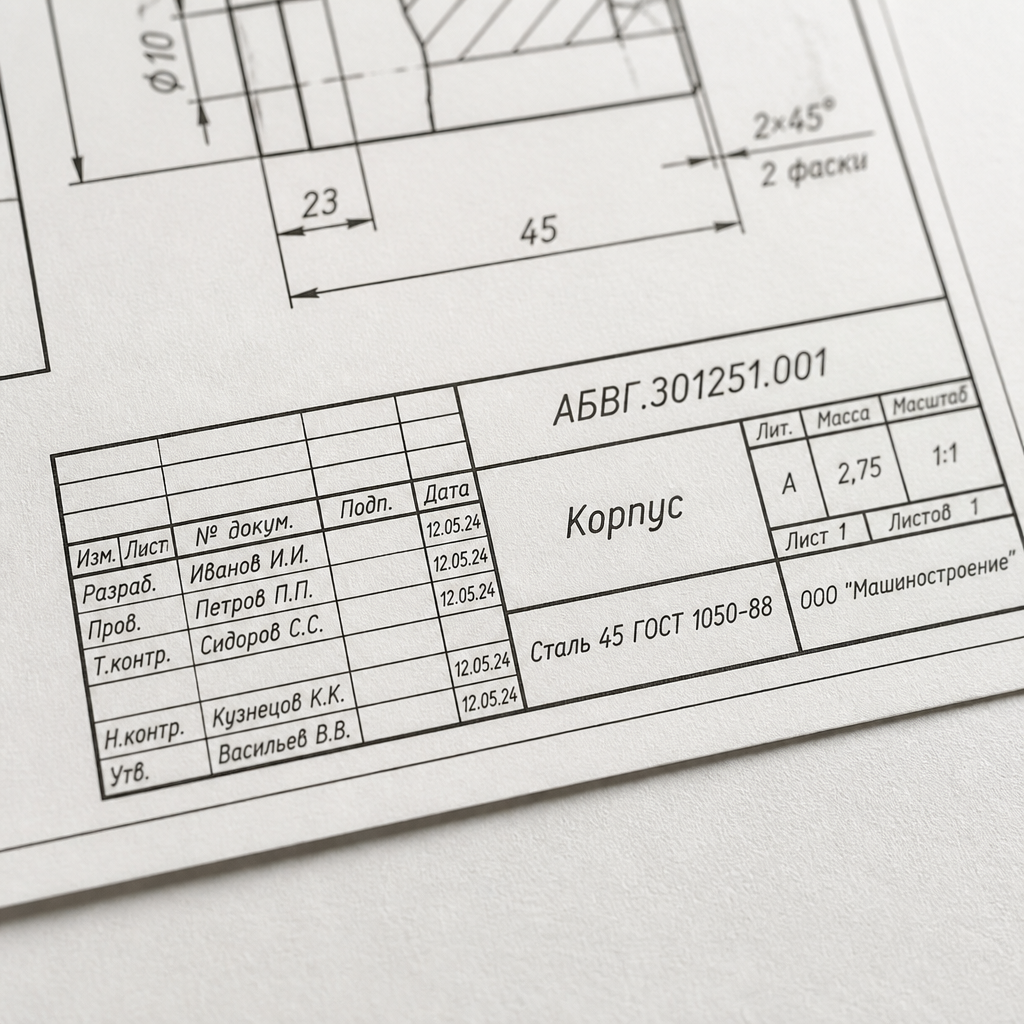

Первое, на что стоит обратить внимание, — это правый нижний угол документа. Там располагается основная надпись, или «штамп». Это паспорт изделия, из которого мы узнаем название детали, её массу, масштаб изображения и материал. Здесь же указывается стадия разработки. Профессиональная разработка конструкторской документации всегда подразумевает строгое соблюдение ГОСТов (ЕСКД), поэтому информация в штампе всегда структурирована одинаково.
Изучив штамп, вы поймете, имеете ли вы дело с оригинальным проектом или это результат такой услуги, как реверс-инжиниринг, когда документация восстанавливается по образцу изделия. Также здесь фиксируется организация, выпустившая документ, что позволяет оценить уровень ответственности разработчика.
Геометрия и проекции: как увидеть объем в плоскости
Машиностроительный чертеж — это всегда проекция трехмерного объекта на плоскость. Обычно используется метод прямоугольного проектирования, где деталь «раскладывается» на несколько видов: спереди, сверху и слева. Главный вид (вид спереди) должен давать наиболее полное представление о форме и размерах предмета.
Если деталь имеет сложную внутреннюю структуру, обычных видов бывает недостаточно. В этом случае конструкторы используют разрезы и сечения. Представьте, что вы мысленно рассекаете деталь ножом — то, что попало в плоскость реза, заштриховывается. Это критически важно, когда выполняется проектирование оборудования, имеющего скрытые полости, каналы или сложные узлы сопряжения. Понимание того, где проходит плоскость разреза, позволяет «увидеть» деталь насквозь.
Линии и их скрытый смысл
В черчении тип линии имеет принципиальное значение. Сплошная толстая линия обозначает видимый контур изделия. Штриховая линия указывает на невидимые элементы — отверстия или выступы, скрытые за передней стенкой. Тонкие штрихпунктирные линии — это оси симметрии, которые говорят нам о том, что деталь круглая или имеет зеркальные части.
Когда проводится оцифровка чертежей с бумажных носителей, крайне важно сохранить правильное начертание всех типов линий, так как ошибка в интерпретации штриховки или осевой линии может привести к браку при изготовлении. Каждая линия — это команда для станка или слесаря, и её толщина строго регламентирована.
Размеры и допуски: точность превыше всего
Цифры на чертеже — это не просто физические параметры, а руководство к действию. Однако в машиностроении не существует «абсолютного» размера. Любая деталь изготавливается с определенной погрешностью. Поэтому рядом с основным числом часто можно увидеть мелкие цифры со знаками «плюс» или «минус» — это допуски.
Допуски определяют, насколько деталь может отклоняться от идеала, чтобы при этом сохранить свою работоспособность. Если проект предполагает расчеты на прочность, точность соблюдения этих размеров становится вопросом безопасности. Не менее важны и значки шероховатости, которые подсказывают, насколько гладкой должна быть поверхность: зеркальный блеск или грубая обработка после литья.
От бумаги к цифровому пространству
Современное чтение чертежей всё чаще происходит не на бумаге, а на экране монитора. Сегодня 3D-моделирование позволяет вращать деталь, смотреть её в разрезе в реальном времени и даже проводить виртуальные испытания. Тем не менее, плоский чертеж остается юридическим документом, по которому принимается работа.
Даже если в основе лежит сложный промышленный дизайн, финальным этапом всегда будет выпуск чертежей, где зафиксированы все требования к точности и материалам. Умение сопоставить объемную модель и плоский чертеж — это высший пилотаж для современного специалиста.
Заключение
Чтение чертежа — это процесс дешифровки. Сначала вы понимаете общую форму через проекции, затем изучаете внутреннее устройство через разрезы и, наконец, вникаете в нюансы через размеры и допуски. Качественное сопровождение производства невозможно без этого навыка, так как именно в чертеже заложены все ответы на вопросы о том, как собрать узел и как он будет работать в итоге. Помните, что за каждой линией стоит инженерная логика, направленная на то, чтобы сделать изделие надежным и технологичным.
