В мире промышленного проектирования чертеж — это не просто изображение детали, а универсальный язык, на котором конструктор общается с производством. Чтобы этот диалог не превратился в «испорченный телефон», в нашей стране десятилетиями оттачивалась Единая система конструкторской документации (ЕСКД). Для заказчика понимание структуры этих стандартов — это прежде всего страховка от ошибок, лишних затрат и юридических сложностей при передаче проекта на завод.
Философия классификации: от графики к тексту
Основным ориентиром в вопросе видов документов для нас служит ГОСТ 2.102-2013. Если попытаться взглянуть на него шире, чем на перечень форматов, станет ясно, что вся документация делится на две большие смысловые группы: графическую и текстовую.
Графическая часть — это фундамент. Сюда относятся не только привычные чертежи деталей, где зафиксирована геометрия и требования к материалу, но и сборочные чертежи. Последние играют роль своего рода «карты воссоединения», показывая, как отдельные элементы превращаются в единый узел. Не менее важны габаритные и монтажные чертежи: они не объясняют, как сделать деталь, но дают исчерпывающую информацию о том, как вписать изделие в пространство цеха или интегрировать его в более сложную систему.

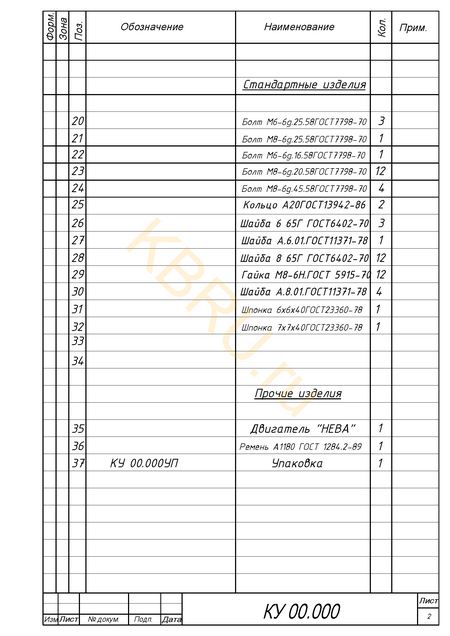

Текстовая же часть часто недооценивается дилетантами, хотя именно в ней заложена логика изделия. Спецификация — это «паспорт» любого узла, определяющий его состав. Без неё сборочный чертеж теряет юридическую силу. К этой же категории относятся технические условия, пояснительные записки и ведомости, которые описывают то, что невозможно передать линиями: алгоритмы работы, требования к безопасности и условия эксплуатации.
Понятие комплектности: необходимый и достаточный минимум
Один из самых частых вопросов, с которыми сталкивается наше конструкторское бюро, касается объема передаваемой документации. Нужно понимать, что «полный комплект» — понятие растяжимое и напрямую зависит от стадии проектирования и сложности самого изделия.
Существует базовый набор, без которого производство в принципе невозможно. Он включает в себя чертежи всех деталей, сборочные единицы и, конечно, спецификации. Однако, если изделие предполагает наличие электроники или гидравлики, комплектность расширяется за счет схем и перечней элементов.

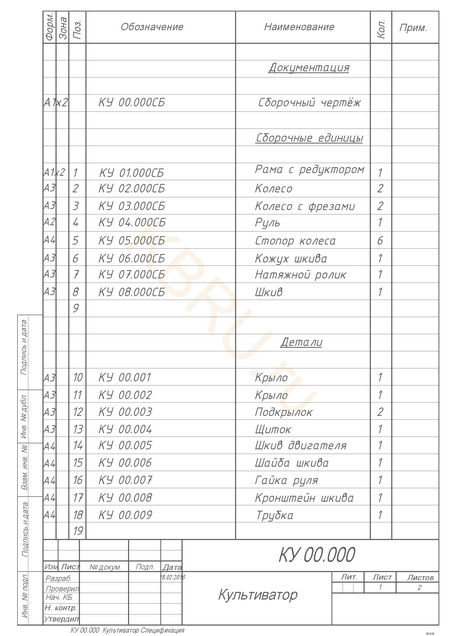

Важно различать основной комплект и полный комплект. Основной документ для детали — это её чертеж, а для сборочной единицы — спецификация. Именно спецификация «собирает» вокруг себя все остальные документы, являясь своего рода оглавлением проекта. В зависимости от задач, в комплект могут входить эксплуатационные документы, такие как руководство пользователя или формуляр, что особенно критично для оборудования, подлежащего сертификации или работе на опасных объектах.
Стадийность разработки: от идеи до литеры
Комплектность документации также жестко привязана к этапам жизни проекта. На этапе эскизного проекта документы могут быть упрощенными, так как их цель — подтвердить принципиальную возможность реализации идеи. Здесь мы оперируем общими видами и предварительными расчетами.
Когда проект переходит в стадию технического, детализация углубляется, а документация начинает обрастать уточняющими ведомостями. Но финальная точка — это рабочая конструкторская документация. Именно на этом этапе документам присваиваются литеры (например, «О» для опытной партии или «А» для серийного производства). Литера — это знак качества и готовности документации к реальным условиям цеха. Она подтверждает, что проект прошел проверку, корректировку по результатам испытаний и готов к тиражированию.
Цифровая трансформация и современные реалии

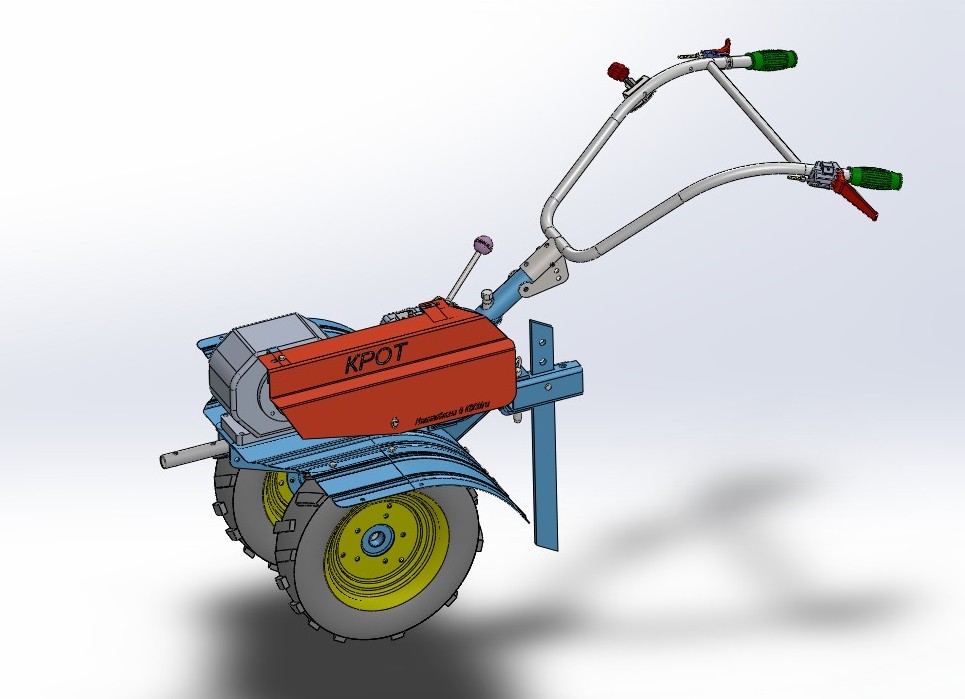

Сегодняшний день вносит свои коррективы в ЕСКД. Мы всё чаще уходим от бумажных носителей в сторону электронных моделей. Современные стандарты позволяют считать электронную модель детали или сборочной единицы полноценным конструкторским документом, эквивалентным бумажному чертежу.
Это значительно меняет подход к комплектности. Теперь в пакет документов часто включаются 3D-модели в нейтральных форматах (например, STEP), которые используются непосредственно для написания программ для станков с ЧПУ. Это сокращает путь от конструкторского бюро до готового изделия, минимизируя человеческий фактор при перечерчивании или интерпретации размеров.
Почему это важно для заказчика?
Соблюдение правил ЕСКД по видам и комплектности — это не бюрократическая прихоть. Для клиента это гарантия того, что интеллектуальная собственность, которую он приобретает, ликвидна. Документация, выполненная по стандарту, может быть передана на любое предприятие — от небольшого частного цеха до государственного завода — и везде она будет прочитана однозначно.
Профессиональный подход к формированию комплекта документов позволяет избежать «забытых» метизов, неучтенных допусков и проблем с эксплуатацией. В конечном итоге, качественная конструкторская документация — это единственный способ превратить инженерную идею в стабильный и воспроизводимый продукт.
