Реверс-инжиниринг

Реверс-инжиниринг — это создание 3D-модели и конструкторской документации по готовой детали, узлу или изделию, когда чертежей уже нет или они устарели. Мы восстанавливаем геометрию и требования к изготовлению, чтобы деталь можно было производить на современном оборудовании, выполняя полный цикл от обмера до готовых чертежей и 3D-модели. Такой подход позволяет безопасно выпускать аналоги снятых с производства или импортных изделий.

Импортозамещение

Модернизация

Восстановление

Оценить задачу

Составить ТЗ

Услуги реверс-инжиниринга /

Мы выполняем комплекс работ по обратному проектированию и подключаемя как на старте проекта, так и на отдельных этапах. Можно заказать только 3D-модель, только КД или только проверку геометрии детали по готовым чертежам.

[01]

Разработка конструкторской документации

Выпускаем рабочие чертежи по ЕСКД и ГОСТ на основе 3D-модели или образца, оформляем виды, размеры, допуски, материалы и выдаём DWG и PDF со спецификацией.

[02]

Получение 3D-модели

Создаём параметрические твердотельные 3D-модели для AutoCAD, SolidWorks и других CAD, пригодные для проектирования, ЧПУ, 3D-печати и хранения геометрии.

[03]

Восстановление деталей

Воссоздаём изношенные или повреждённые детали по образцу с выпуском 3D-модели и КД и при необходимости усиливаем конструкцию без нарушения посадок и сопряжений.

[04]

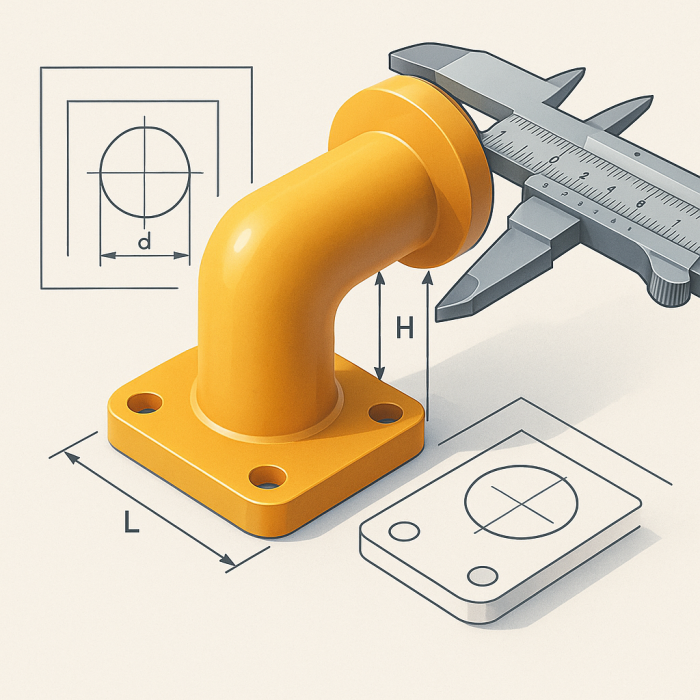

Обмер деталей

Выполняем обмер с применением 3D-сканеров и измерительного оборудования и оцифровываем сложные формы и свободные поверхности для моделирования и контроля.

[05]

Замер деталей

Измеряем отверстия, посадки и базовые плоскости с протоколами измерений для входного контроля, проверки подрядчиков и подтверждения качества.

[06]

Разработка деталей

По образцу и заданию проектируем новый вариант детали или аналога, оптимизируя конструкцию под материалы и технологии производства.

[07]

Модернизация детали

Модернизируем детали, повышаем ресурс и адаптируем геометрию под новые режимы работы при сохранении совместимости с узлами.

[08]

Технологичность детали

Анализируем технологичность конструкции и предлагаем изменения, которые сокращают количество операций и упрощают обработку.

Обратное проектирование включает в себя

Классический цикл обратного проектирования одной детали или узла состоит из четырёх этапов.

3D-сканирование реального объекта

Сканируем деталь 3D-сканерами RangeVision и Shining 3D FreeScan Trio и получаем облако точек или полигональную модель реальной геометрии.

Создание рабоче-конструкторских чертежей

По 3D-модели оформляем рабочие чертежи деталей и сборок в соответствии со стандартами предприятия.

Формирование твердотельной модели

На основе сканов в Geomagic Design X и CAD-системах строим твердотельную модель, пригодную для правок, расчётов и выпуска КД.

Подготовка объекта к дальнейшему моделированию и/или производству

Передаём модели в форматах STEP, STL и других вместе с КД и рекомендациями по технологии изготовления.

3D-сканирование реального объекта

Создание рабоче-конструкторских чертежей

По 3D-модели оформляем рабочие чертежи деталей и сборок в соответствии со стандартами предприятия.

Формирование твердотельной модели

Подготовка объекта к дальнейшему моделированию и/или производству

Передаём модели в форматах STEP, STL и других вместе с КД и рекомендациями по технологии изготовления.

Преимущества реверс-инжиниринга

Реверс-инжиниринг снижает зависимость от поставщиков, сокращает простои оборудования и позволяет быстро получать нужные детали под ваше производство.

Импортозамещение

Мы выпускаем аналоги импортных деталей и узлов, когда поставщик ушёл с рынка или поднял цены, и тем самым обеспечиваем независимость от внешних поставок.

Восстановление деталей

Восстановление критичных деталей продлевает срок службы оборудования без покупки нового агрегата и снижает затраты на ремонт и простой.

Обмер деталей

Точный обмер показывает фактический износ и отклонения и помогает спланировать ремонт или замену до аварийной остановки.

Замер деталей

Высокоточные замеры и протоколы измерений обеспечивают контроль качества, снижают количество брака и упрощают работу с подрядчиками.

Этапы реверс-инжиниринга

Мы выстраиваем понятный процесс и заранее согласуем результаты на каждом шаге

Объектное сканирование

Принимаем деталь у вас или в нашем офисе, при необходимости выезжаем на площадку и выполняем 3D-съём или контактные замеры.

Создание рабочей документации

Выпускаем комплект КД в согласованных форматах и передаём его ответственным специалистам.

Формирование 3D-модели

По данным измерений строим 3D-модель с учётом износа и сопрягаемых деталей и согласуем возможные оптимизации.

Подготовка к производству

Помогаем подготовить данные для ЧПУ и 3D-печати и уточняем допуски и материалы совместно с технологами.

Используемое для обратного проектирования оборудование и ПО /

Мы применяем профессиональные 3D-сканеры и специализированное ПО, что напрямую влияет на точность измерений и качество моделей и чертежей.

RangeVision PRIME

Стационарный 3D-сканер высокой точности для мелких и средних деталей с детализированной геометрией сложных поверхностей.

Shining 3D FreeScan Trio

Портативный лазерный сканер для габаритных объектов и выездных работ, позволяющий получать точные данные на площадке заказчика.

Координатно измерительная машина

Координатно-измерительная машина даёт контактные измерения критичных размеров и формальный контроль качества деталей.

Geomagic Design X

Geomagic Control X

Geomagic Control X используется для 3D-контроля, сравнения детали с эталонной моделью и выпуска отчётов по отклонениям.

Autodesk AutoCAD и SolidWorks

Модели и чертежи дорабатываются в AutoCAD и SolidWorks и интегрируются в ваши инженерные процессы.

Часто задаваемые вопросы

Что нужно для старта?

Достаточно образца детали или фото с габаритами и кратким описанием задачи.

Какие результаты вы получаете?

3D-модель и комплект КД, при необходимости отчёты измерений.

Какая точность и сроки?

Обеспечиваем требуемые допуски, типовые проекты занимают от нескольких дней до нескольких недель.

Работаете ли вы по изношенным деталям?

Да, восстанавливаем номинальную геометрию по уцелевшим зонам и сопряжениям.

Есть ли конфиденциальность и изготовление?

При необходимости подписываем NDA и помогаем организовать выпуск деталей у партнёров или на вашем производстве.

Заказать обратный инжиниринг

Опишите задачу, приложите фото, имеющиеся чертежи или модели, и мы оценим сроки и стоимость реверс-инжиниринга. После получения заявки специалист связывается с вами, уточняет детали и предлагает формат сотрудничества.
