Обратное проектирование (реверс-инжиниринг) — это не просто создание 3D-модели по образцу. Это сложный процесс восстановления инженерного замысла, где ключевым показателем качества является точность. Ошибка в несколько сотых миллиметра может привести к невозможности сборки узла или преждевременному износу детали.
В этой статье мы разберем, какими методами и инструментами обеспечивается контроль точности на каждом этапе реверс-инжиниринга в современном конструкторском бюро.
Почему возникает погрешность?
Прежде чем говорить о контроле, важно понимать источники отклонений:
Погрешность сканирования: лимиты точности самого 3D-сканера.
Износ оригинала: деталь-образец может иметь выработку, деформации или коррозию.
Аппроксимация: при перестроении облака точек в параметрическую CAD-модель неизбежны математические упрощения.
Человеческий фактор: ошибки при выборе баз и сопряжений.
Основные методы контроля точности
1. Создание карт отклонений (Color Maps)
Это наиболее наглядный и распространенный метод первичного контроля.

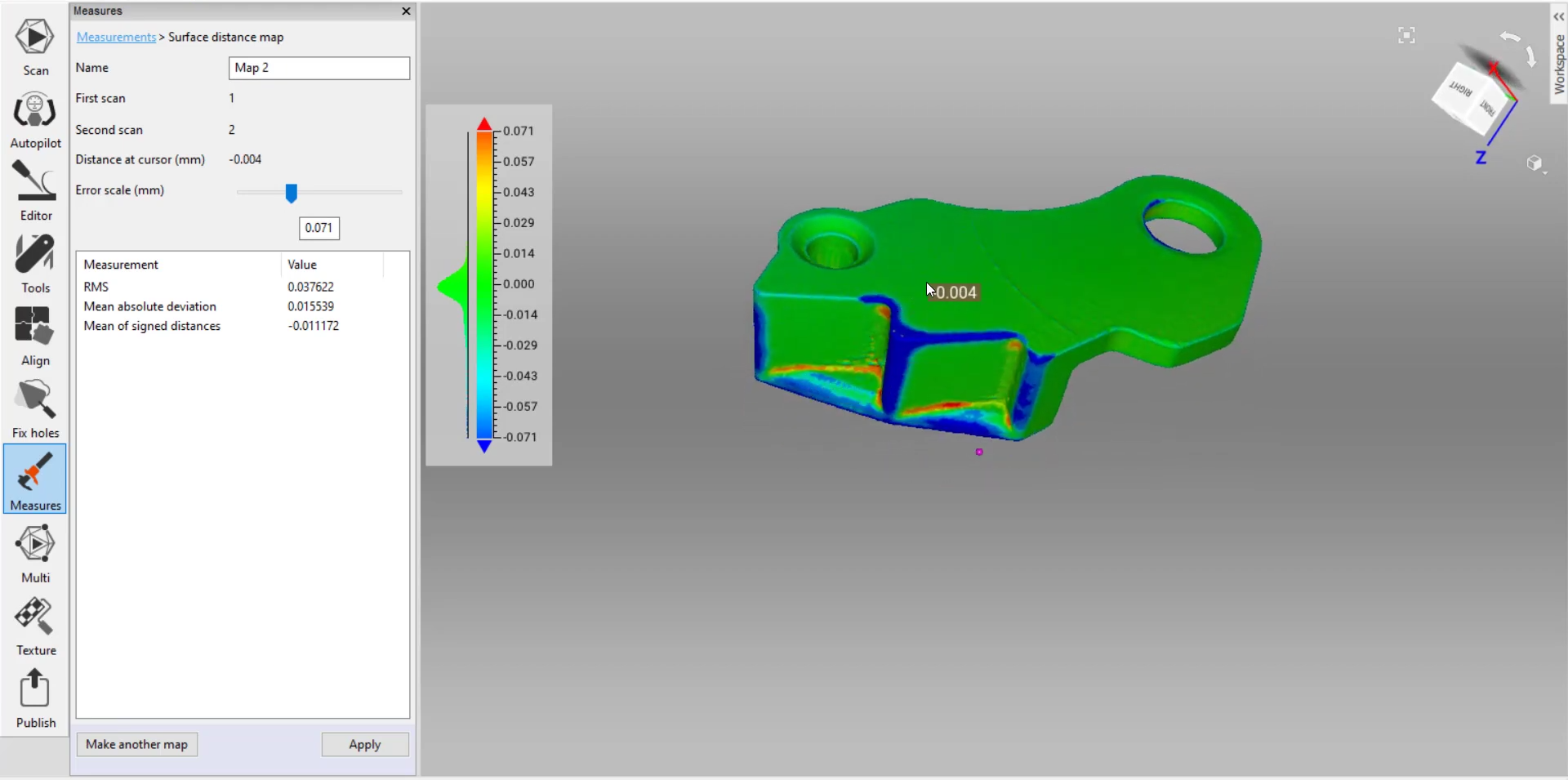

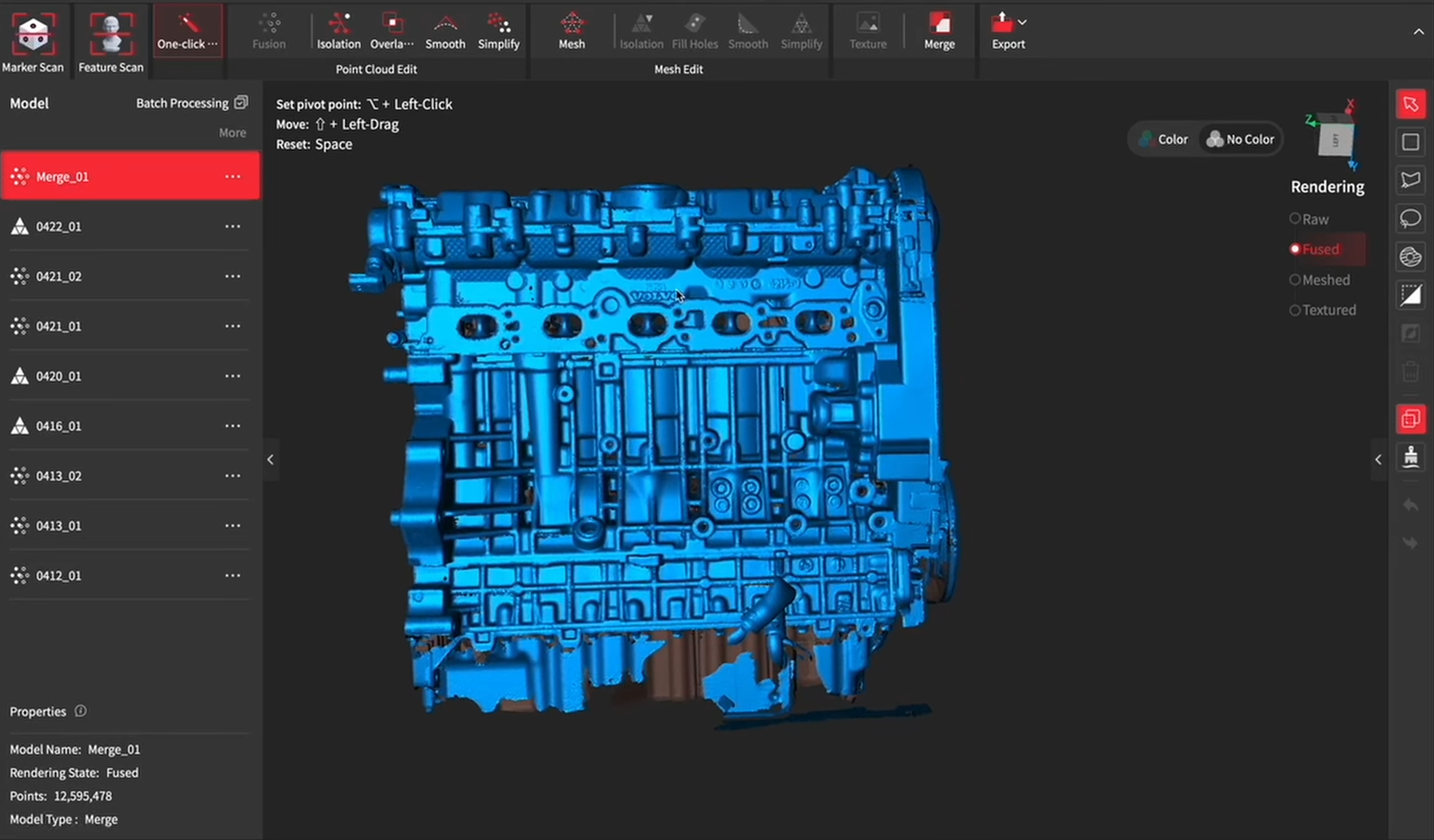

Суть: Готовая CAD-модель накладывается на исходное облако точек (скан). Специализированное ПО (например, Geomagic Control X или GOM Inspect) подсвечивает зоны отклонений разными цветами.
Результат: Зеленые зоны — полное совпадение, красные и синие — отклонения в плюс или минус. Это позволяет мгновенно увидеть, где геометрия «ушла» от оригинала.
2. Контроль геометрических размеров и допусков (GD&T)
После построения модели проводится «виртуальная метрология».
Суть: На модели измеряются критически важные параметры: диаметры отверстий, межосевые расстояния, углы наклона плоскостей. Эти данные сравниваются с результатами прямых измерений физического объекта (с помощью микрометров, нутромеров или КИМ).
Важность: Этот метод позволяет убедиться, что конструктор правильно интерпретировал изношенные поверхности, восстановив их до номинальных значений.
3. Сечения и профильный анализ
Суть: Модель и скан рассекаются плоскостью в критических местах. Конструктор анализирует наложение двух контуров (линий) друг на друга.
Применение: Метод незаменим для контроля лопаток турбин, кузовных панелей и других объектов со сложной кривизной (free-form surfaces).
4. Проверка собираемости в цифровой среде
Если проектируется не отдельная деталь, а узел, точность проверяется через создание цифровой сборки.
Суть: Новая модель встраивается в существующее окружение (ответные детали).
Что проверяется: Отсутствие пересечений (interferences) и соблюдение необходимых зазоров. Если деталь «встала» в виртуальный узел без конфликтов, точность проектирования подтверждена.
5. Статистический анализ (RMS)
Для высокоточных изделий используется расчет среднеквадратичного отклонения (RMS). Это математический показатель того, насколько плотно облако точек прилегает к созданной поверхности. Чем ниже RMS, тем выше математическая достоверность реверс-инжиниринга.
Инструментарий экспертов
Для обеспечения высокого уровня контроля в КБ используются:
- Лазерные и оптические 3D-сканеры метрологического класса (точность до 10-20 микрон).
- Контактные КИМ (координатно-измерительные машины) для проверки эталонных точек.
- Специализированное ПО: Geomagic Design X, которое позволяет отслеживать отклонения в режиме реального времени прямо в процессе моделирования.
Как мы в КБ «РУ» обеспечиваем точность?
В нашем бюро процесс контроля разделен на три этапа:
- Входной контроль скана: проверка плотности и «шумности» данных.
- Промежуточный контроль: верификация каждой функциональной поверхности в процессе построения.
- Выходной метрологический отчет: заказчик получает не просто файл, а отчет об отклонениях, подтверждающий соответствие модели оригиналу.
Точность в обратном проектировании — это не случайность, а результат строгого соблюдения методологии. Использование карт отклонений в сочетании с классической метрологией позволяет нам создавать документацию, по которой можно изготовить деталь, превосходящую оригинал по качеству.
